1766-L32BWAA

Oorsig

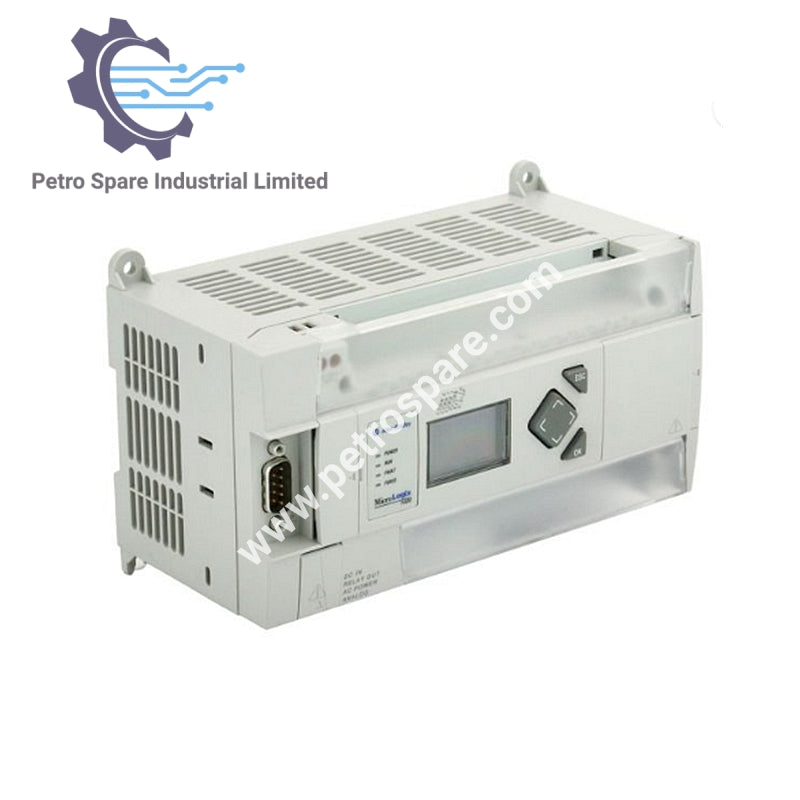

1766-L32BWAA is ’n Allen-Bradley MicroLogix 1400-beheermodule met 38 I/O-punte, ’n WS-kragtoevoer en verskeie kommunikasiepoorte vir industriële outomatisering.

Identifikasie

• Produk-ID: 1766-L32BWAA

• Model: MicroLogix 1400-beheermodule

• Tipe: Programmeerbare logiese beheerder

• Vervaardiger: Allen-Bradley

Afmetings en gewig

• Gewig: 1.36 kg (3.00 lbs)

I/O-data

• Insette: 12 digitale vinnige 24 VGS, 8 digitale normale 24 VGS, 4 analoog

• Uitsette: 12 relais, 2 analoog

• Totale I/O-punte: 38

• Kanaaltelling: 20 insette, 12 uitsette

• Analoog-insetreeks: 0–10 VGS, 1 LSB

• Analoog-uitsette: 2 enkelsydige

Elektriese data

• Bedryfskrag: 110–240 WWS

• Kragtoevoer: 100/240 WWS

• Bedryfsfrekwensie: 47–63 Hz

• Kragverbruik: 120 VA

• Inskakelstroom (120 WWS): 25 A vir 8 ms

• Inskakelstroom (240 WWS): 40 A vir 4 ms

Funksionele kenmerke

• Geheue: 20 KB

• Kenmerk: Ingeboude RTC

• Monteringsopsies: Paneel, DIN-reling

Kommunikasie-koppelvlakke

• Poorte: 1 RS232/RS485, 1 Ethernet, 1 RS232

• Ondersteunde protokolle (serieël): DF1, ASCII, MODBUS RTU, DNP3, DH485

• Ondersteunde protokolle (Ethernet): Ethernet/IP, DNP3, MODBUS TCP/IP

---
