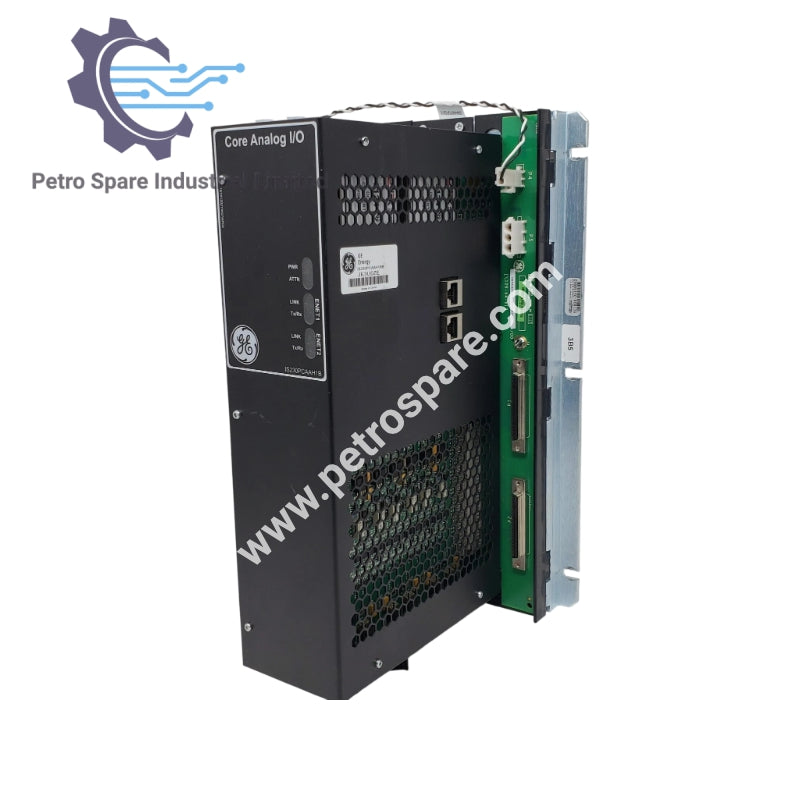

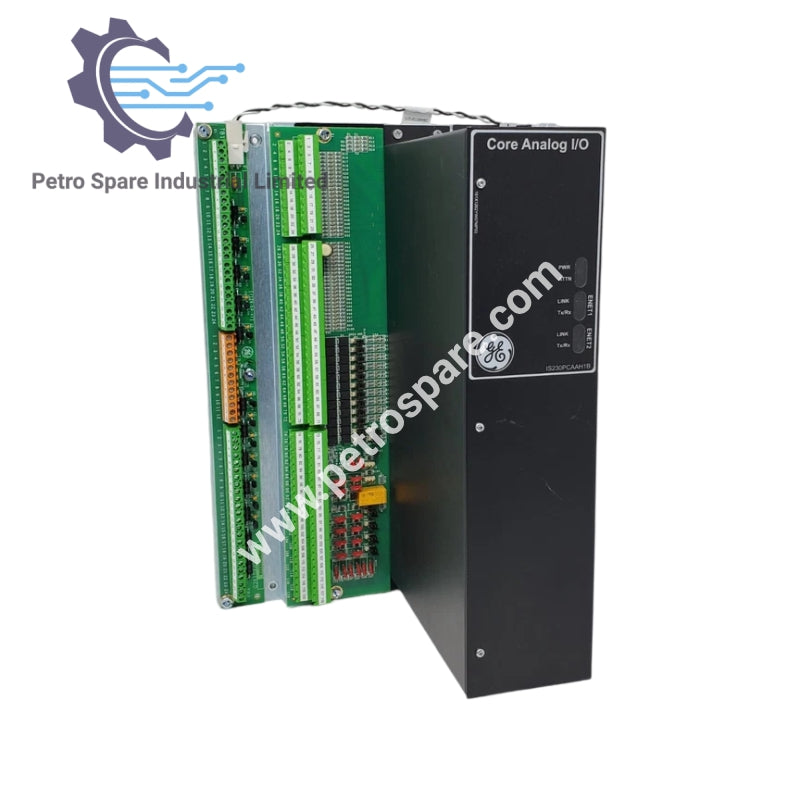

IS230PCAAH1A

Oorsig

• Model: IS230PCAAH1A

• Reeks: Mark VIe

• Tipe: Kern Analoog Module (PCAA)

• Toepassing: Verskaf analoog sein I/O vir gasmeulbedryf, insluitend termokoppel insette, stroomlus I/O, seismiese insette, LVDT opwekking, pulskoers insette, en servo spoel uitsette

Algemene Spesifikasies

• Sisteemkompatibiliteit: Geskik vir enkelvoudige, dubbele, en TMR stelsels

• Terminaleborde: Werk met TCAS en TCAT terminaleborde

• Seinroete:

  • TCAT versprei insette na een, twee, of drie PCAA modules

  • Ondersteun gespreide insette vir redundansie of toegewyde bedrading vir enkel modules

• Verwerkerbord: Gedeel oor alle Mark VIe verspreide I/O borde

• Toepassing I/O borde: Twee per module

• Terminalebord: Een per module

Verbindings

• Kragsupliering: 28 V DC koppelaar

• Ethernet-poorte: Twee RJ45 koppelare

• Veldtoestel I/O: 120 Euro-styl boks terminale op module rand

• JGPA Bord: Bykomende skildgrond en 24 V veldkrag terminale

• TCAT Verbinding: Twee 68-pen kabels (P1 en P2)

---
