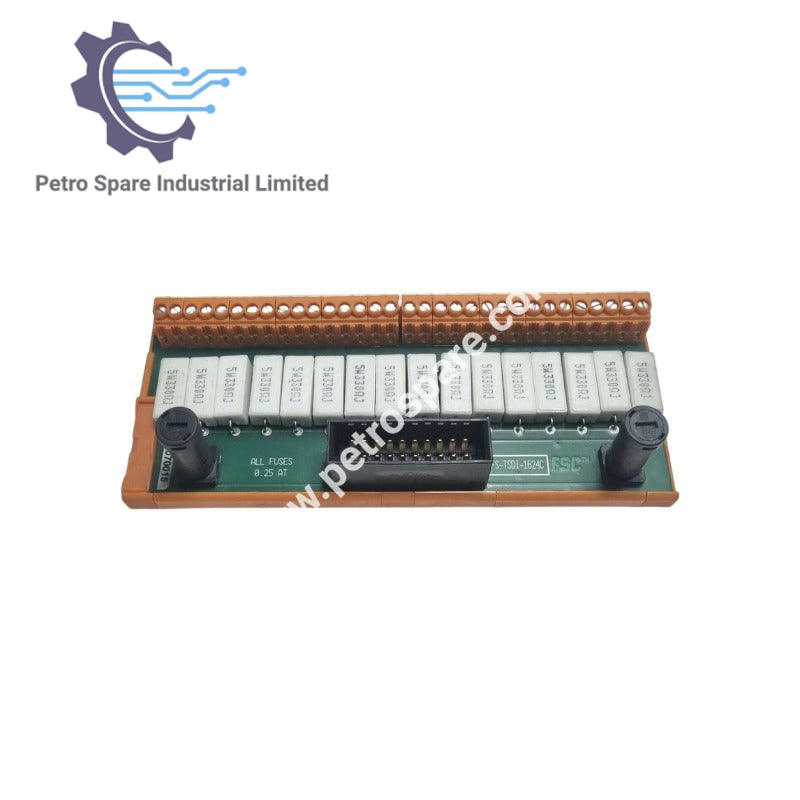

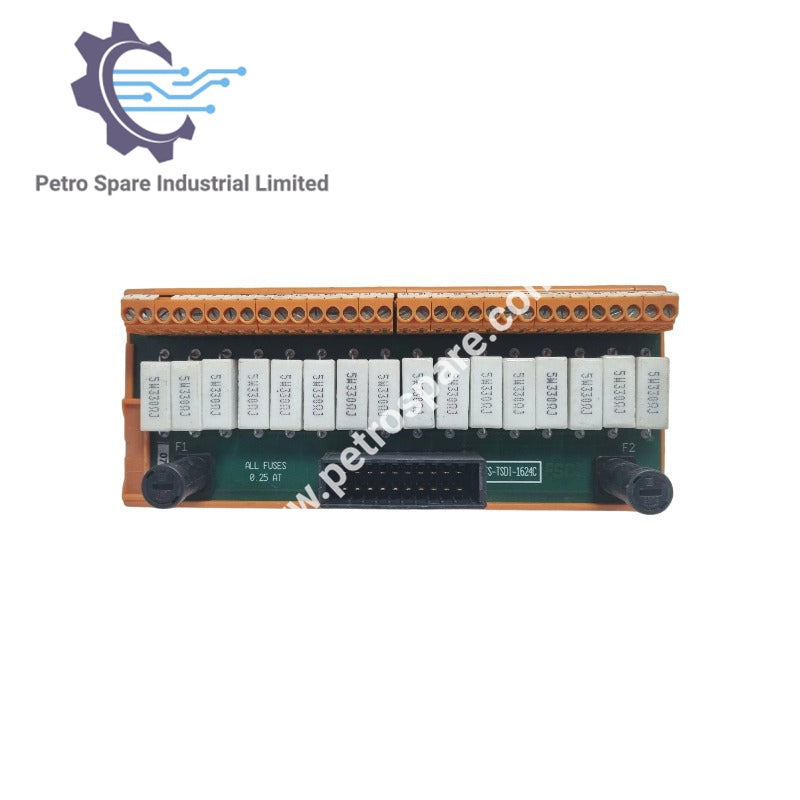

FS-TSDI-1624C

Algemene Spesifikasies

• Produk tipe aanwysing: Veilige Huidige-Beperkte Digitale Invoer FTA
• Bestelnommer: FS-TSDI-1624C
• Besonderheid: 24 Vdc, 16 kanale digitale invoer FTA vir veilige toepassings

Invoer Spesifikasies

• Aantal invoerkanale: 16 (2 groepe van 8)
• Invoerspanning: 24 Vdc, –15%—+30%
• Invoerstroom: ≤ 15 mA by 24 Vdc (met 'n redundante paar veilige digitale invoermodule SDI-1624 as las)
• Ontsteekstroom per kanaal: < 100 mA by 24 Vdc +30%

Verseker

• Verseker gradering: 250 mAT (stadige werking)
• Verseker afmetings: 5 × 20 mm (0.2 × 0.79 in)

Terminering

• Tipe: Skroef terminals
• Max. draad deursnee: 2.5 mm² (AWG 14)
• Strook lengte: 7 mm (0.28 in)
• Aantrek wringkrag: 0.5 Nm (0.37 ft.-lb.)

Veldsein Spesifikasies vir Nie-Brandbare Veldkringe tot Klas 1 Afdeling 2

• Max. geslote kringweerstand: 250 Ω
• Min. oop kringweerstand: 15 kΩ
• WATERSTOF (Groep A & B):
  • Max. kringinduktansie: 8 mH
  • Max. kringkapasitansie: 0.3 µF
• NIET-WATERSTOF (Groep C & D):
  • Max. kringinduktansie: 22 mH
  • Max. kringkapasitansie: 7 µF

Fisiese Afmetings

• Module afmetings (L × W × H): 170 × 70 × 60 mm (6.69 × 2.76 × 2.36 in)

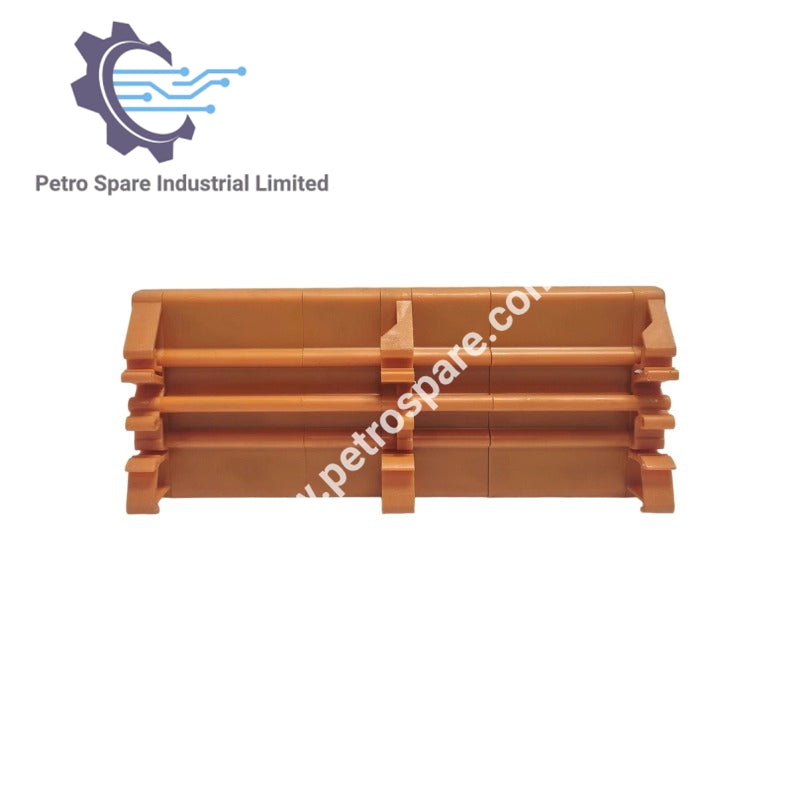

Montering

• DIN EN relings: TS32 / TS35 × 7.5
• Gebruikte reling lengte: 171 mm

---
