IC755CSS12CDB

Oorsig

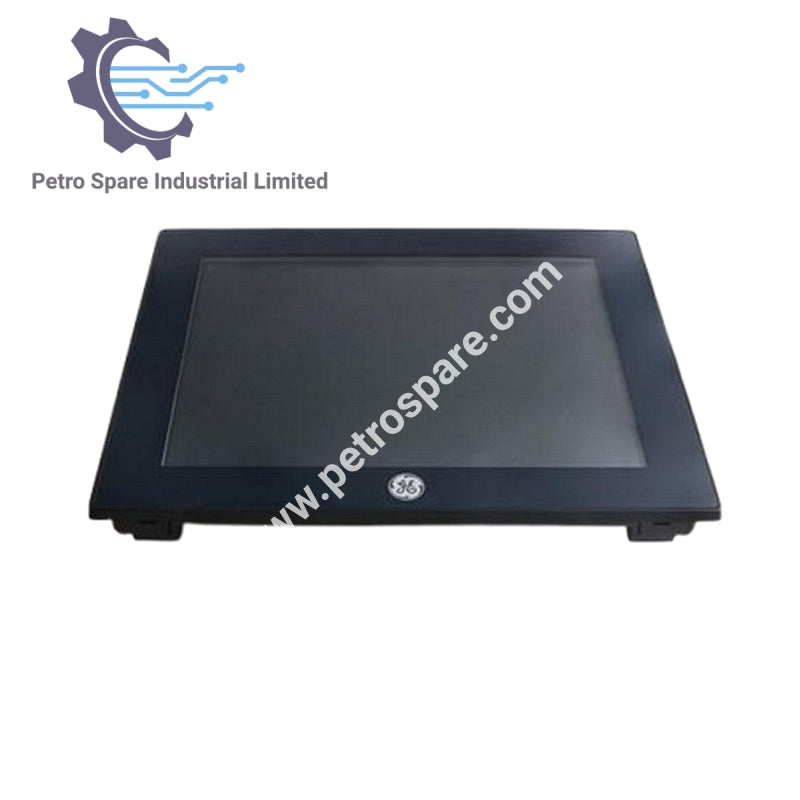

GE Fanuc IC755CSS12CDB QuickPanel HMI is ’n 12,3-duim-operateurskoppelvlakterminaal wat vir industriële outomatisering ontwerp is.

Identifikasie

• Produksie-ID: IC755CSS12CDB

• Model: QuickPanel HMI

• Tipe: Operateurskoppelvlakterminaal

• Vervaardiger: GE Fanuc

Fisiese kenmerke

• Skermgrootte: 12,3 duim

• Skermtipe: TFT

• Vertoningstipe: Geprojekteerde kapasitiewe tegnologie

• Resolusie: 800 × 600 SVGA

• Gewig: 6,94 lb (3,15 kg)

Verwerker

• SVE: Freescale i.MX535, 1 GHz (ARM Cortex A8)

Geheue

• DRAM: 1 GB

• Geïntegreerde geheue: 1 GB SDRAM, 512 MB SLC NAND-flitsgeheue, 512 KB battery-gesteunde SDRAM

• Uitbreiding: Ondersteun via USB- en Ethernet-koppelvlakke

Invoer en operateurskoppelvlak

• Operateursinvoer: Multiaanraak-kapasitief

• Temperatuurreeks: 0–55 °C

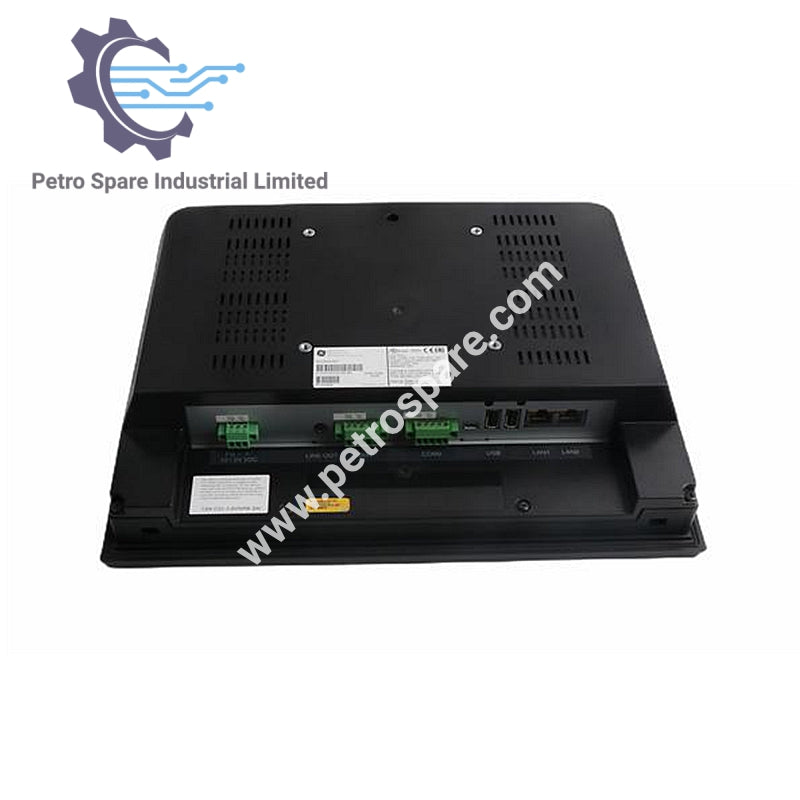

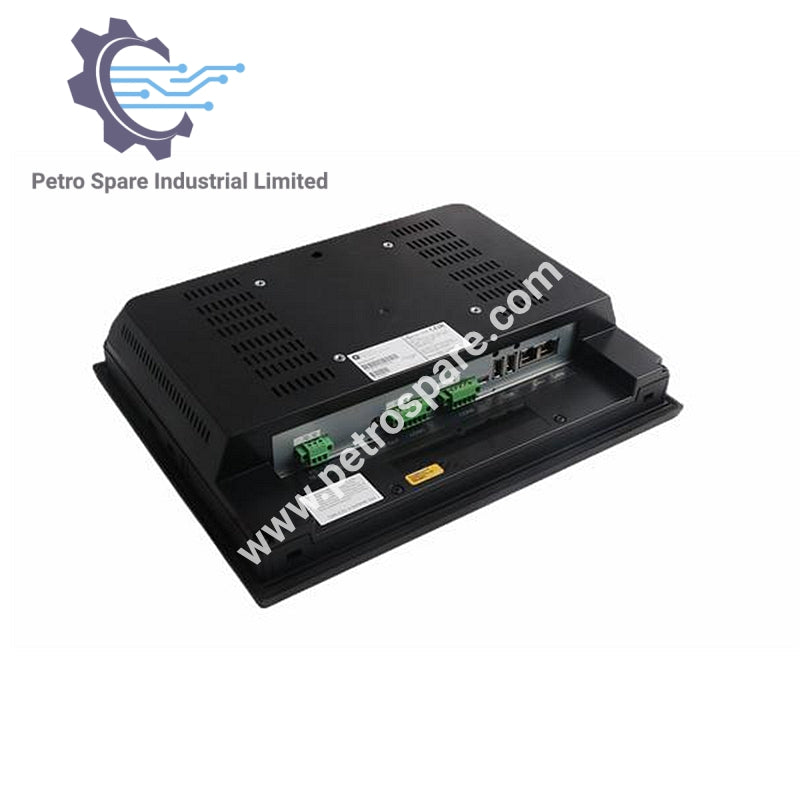

Kommunikasiekoppelvlakke

• Ethernet: 2 poorte

• Serieel: 1 × RS232, 1 × RS485, plus altesaam 2 seriële poorte

• USB: 2 × USB 2.0 Tipe-A, 1 × USB 2.0 Mini Tipe-B

Elektriese graderings

• Kragtoevoer: 12 / 24 VGS

Aanwysers

• Status-LED’s: Driekleurig (amber/groen/rooi)

• Hoorbaar: Ingeboude gonser

Sagteware en programmering

• Bedryfstelsel: Windows CE 7 (ook met ’n Windows 7-verwysing in die dokumentasie aangedui)

• Programmeringstale: Leerdiagram (LD), funksieblokdiagram (FBD), gestruktureerde teks (ST), instruksielys (IL), opeenvolgende funksiediagram (SFC)

---
