F 3238

Oorsig

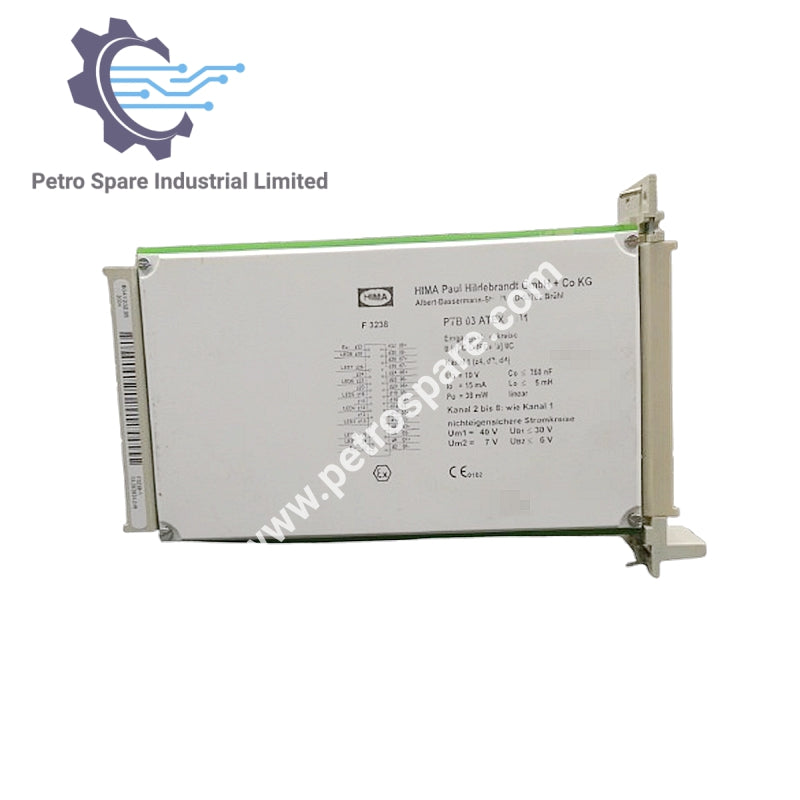

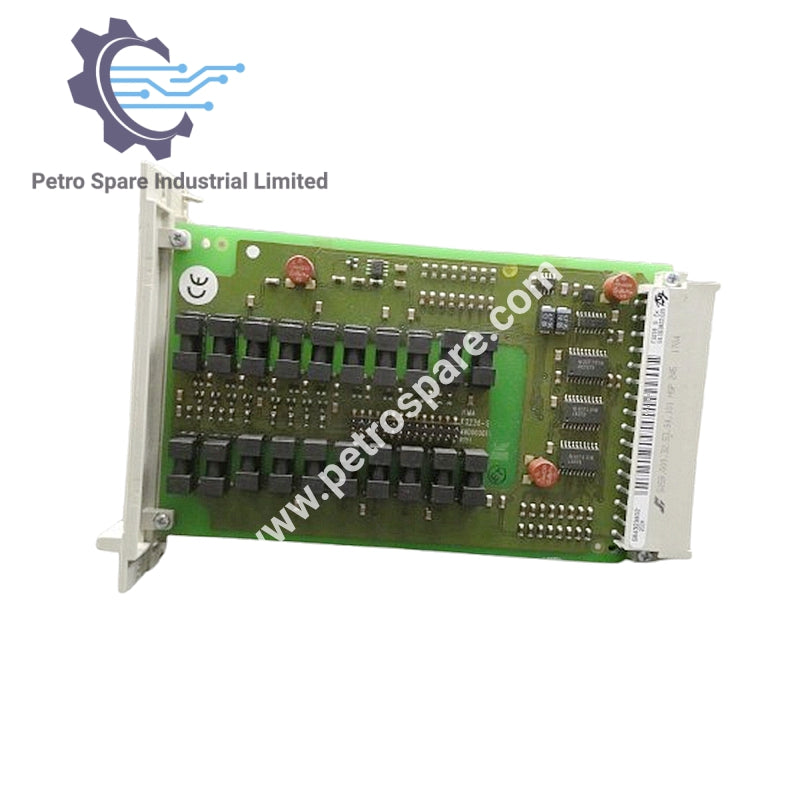

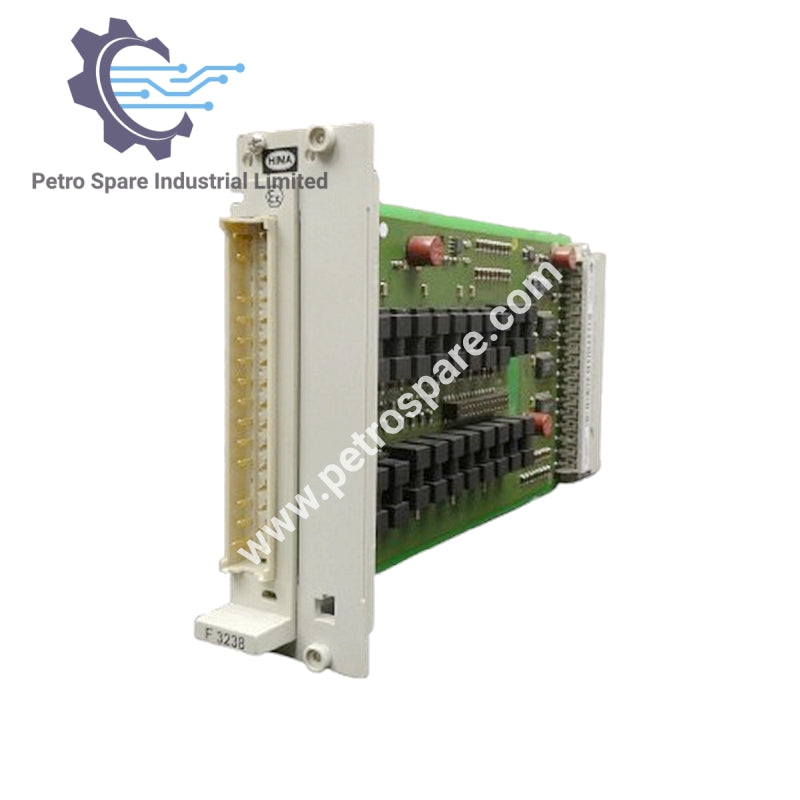

Die HIMA F 3238 is ’n 8-kanaal insetmodule ontwerp vir gebruik in veiligheidverwante outomatiseringsisteme. Dit bied betroubare seinverkryging onder veeleisende industriële toestande.

Identifikasie

• Vervaardiger: HIMA

• Model: F 3238

• Tipe: 8-kanaal insetmodule

Omgewingskenmerke

• Omgewingstemperatuur: 0 °C … +60 °C

Elekttriese Kenmerke

Voorsieningskring UB1

• Nominale Spanning (Un): 24 V DC (−15%, +20%), maks. ≤30 V

• Maksimum Spanning (Um): 40 V

• Verbindingsstuk: X4, penne z2, d2

Voorsieningskring UB2

• Nominale Spanning (Un): 5 V DC (±10%), maks. ≤6 V

• Maksimum Spanning (Um): 7 V

• Verbindingsstuk: X2, penne z6/d2 en z30/d30

Intrinsieke Veiligheidsparameters

• Enkelkring: Uo = 9.9 V, Io = 15 mA, Po = 38 mW

• Parallelkring: Uo = 9.9 V, Io = 15 mA, Po = 38 mW

---
