8810-HI-TX

Oorsig

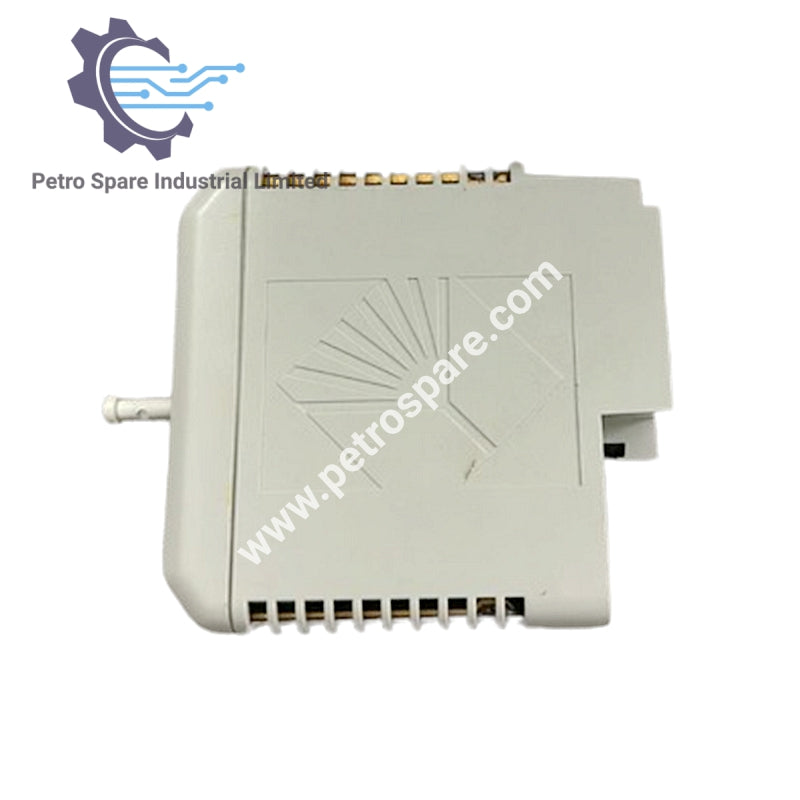

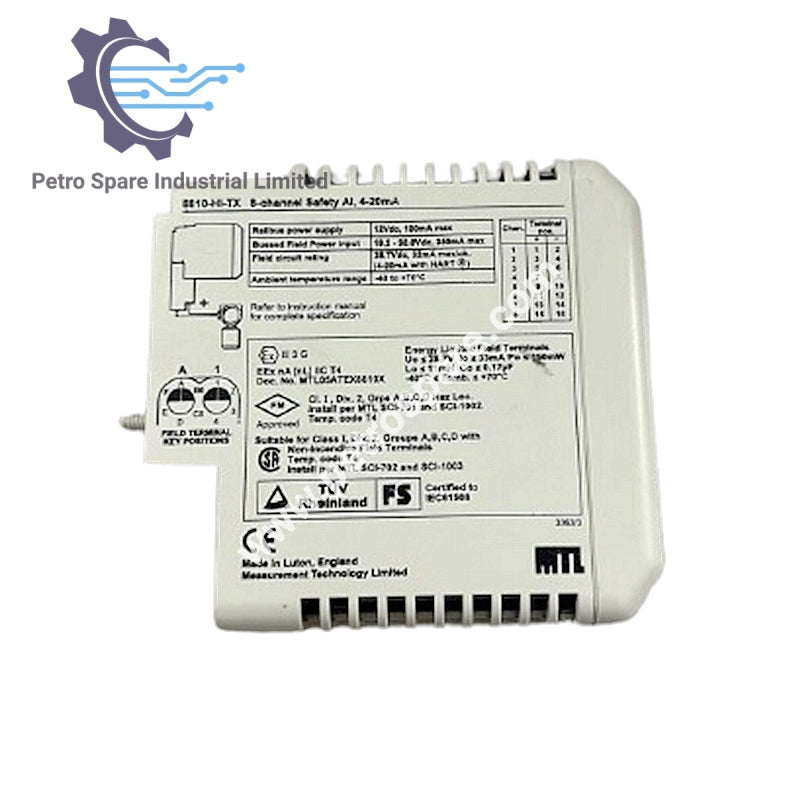

Die Eaton MTL 8810-HI-TX is ’n 4–20 mA Analoog Invoer Module met HART-ondersteuning. Dit bied hoë akkuraatheid seinverkryging, konfigureerbare alarms, en gevaarlike area nakoming vir industriële outomatisering en prosesbeheer stelsels.

Lewensiklus

• Status: Aktief

Invoer Spesifikasies

• Kanale: 8, enkel-eindig

• Nominale Sein Reeks: 4–20 mA

• Volle Sein Reeks: 0.25–24 mA

• Lyn Fout Opsporing: Kortsluiting > 23.5 mA, Oop kring < 0.5 mA

• Akkuraatheid (25 °C): ±0.1 % van die reeks

• Temperatuur Koeffisiënt: 38 ppm/°C

• Resolusie: 16 bisse

• Herhaalbaarheid: 0.05 % van die reeks

• Dataformaat: 16-bis ongeteken (0–25 mA = 0–65,535)

• HART Dataformaat: IEEE754 drywende kommapunt

Uitset Kenmerke

• Spanning (@ 20 mA): ≥ 10.2 V

• Stroom (maks): 28 mA

Isolasie

• Kanaal na Railbus: 250 V AC RMS

• Tussen Kanale: Geen

Konfigureerbare Parameters

• Alarms: Hoog, hoog-hoog, laag, laag-laag

• Alarm Doodband: Gebruiker gedefinieer

• Invoer Filter Tyd Konstante: Gebruiker gedefinieer

• Invoer Dood Sone: Gebruiker gedefinieer

• Aandrywing by Fouttoestand: Gedeaktiveer / opwaarts / afwaarts

• HART Veranderlike & Status Verslagdoening: Aktiveer / deaktiveer

Reaksietyd

• 4–20 mA Modus: ≤ 25 ms

• HART Modus: 0.75 s per kanaal

Gevaarlike Area Spesifikasie

• Beskermingstegniek: EEx nA [nL] IIC T4

• Ligging (FM/CSA): Klas 1, Div. 2, Groepe A–D, T4

• FM Nie-besmettende Parameters (per kanaal): Voc = 28.7 V, Isc = 33 mA

• Gas Groepe:

  • A, B: Ca = 0.17 µF, La = 11 mH

  • C: Ca = 0.51 µF, La = 33 mH

  • D: Ca = 1.36 µF, La = 88 mH

Kragvoorsiening

• Stelselkrag: 50 mA tipies, 70 mA maks

• Gebusde Veldkrag: 350 mA (2-draad TX maks.), 110 mA (4-draad TX maks.)

Fisiese Kenmerke

• Module Sleutelkode: A1

• Breedte: 42 mm

• Gewig: 200 g

---
