DS200TCDAH1BJE

Produk Oorsig

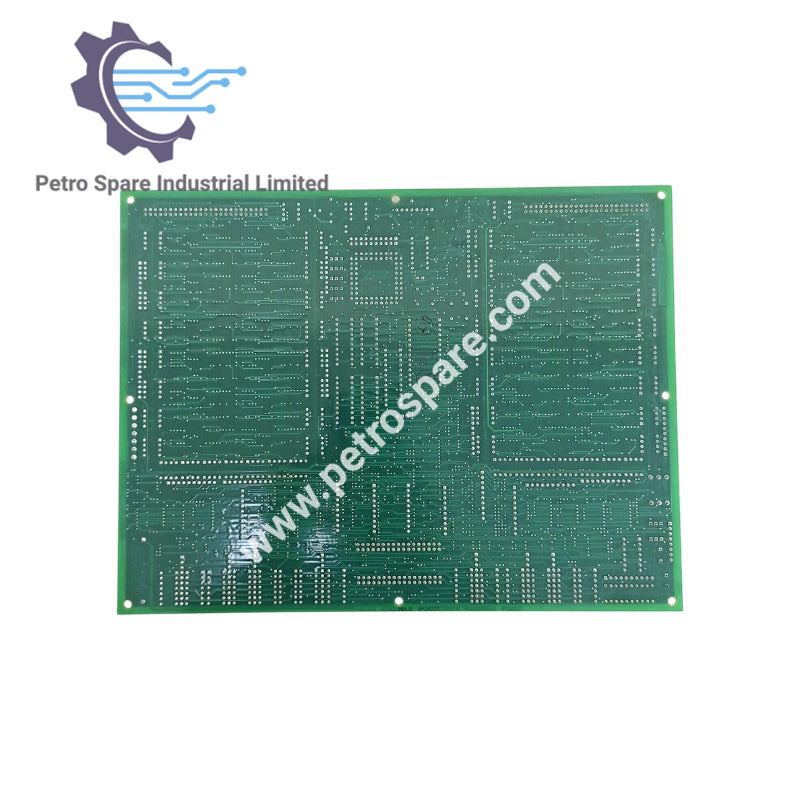

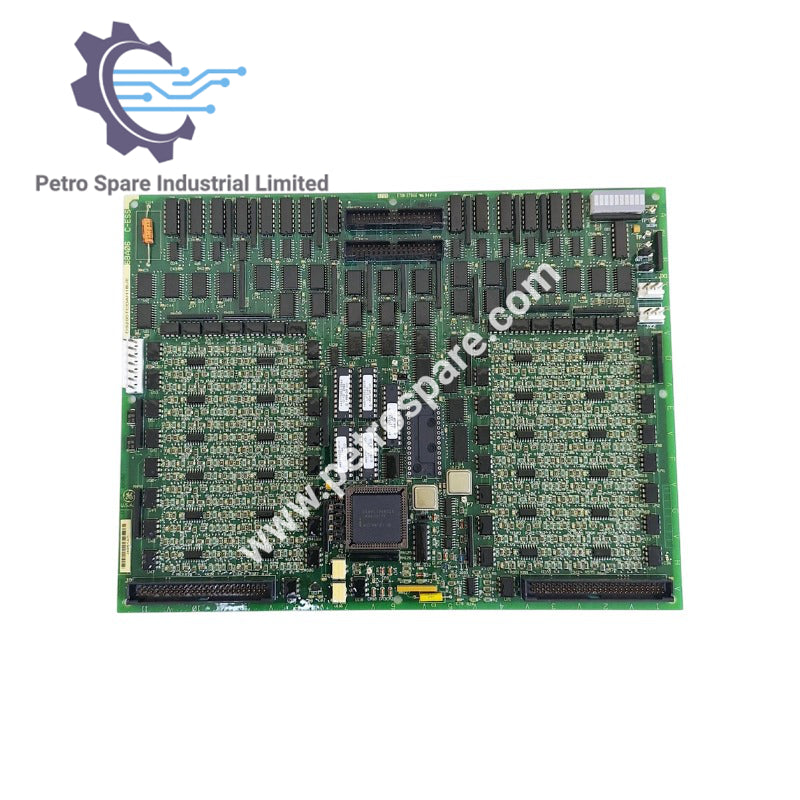

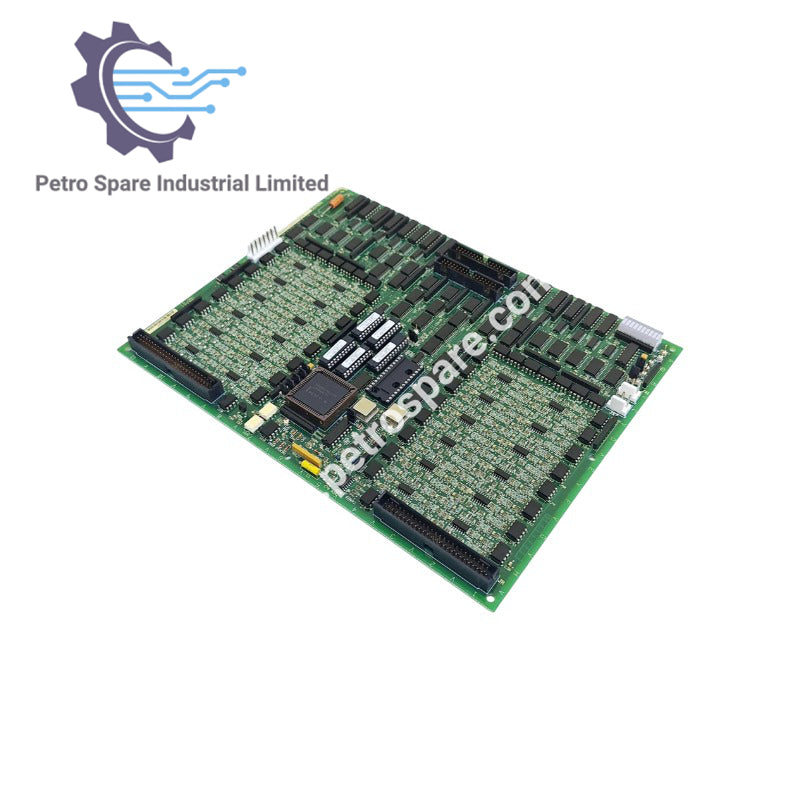

Die DS200TCDAH1BJE is ’n Digitale I/O-bord binne General Electric se Mark V Speedtronic turbinebeheerstelsel.

Hardeware Kenmerke

• 8 springers
• 1 LED aan die kant van die bord (ID: CR9) – groen wanneer dit brand
• 1 blok van 10 LEDs
• 2 3-pen koppelstukke
• 2 50-pen koppelstukke

LED Status Aanduiding (CR9)

• Groen brandend: Bord ontvang krag
• Flikkerend: Verwerking vind op die bord plaas
• Nie brandend nie: Bord ontvang nie krag nie of reageer nie op spanning nie
• Sigbaar deur die venster in die rakkas wanneer die bord geïnstalleer is

Koppelstukke

• JP TCPS Bord Kragverspreidingskoppelstuk
• JQ DTBA Bord JQR Sokkoppelstuk
• JR DTBB Bord JRR Sokkoppelstuk
• JO1 TCRA Bord Kontak Uitset Sein Koppelstuk
• JO2 TCRA Bord Kontak Uitset Sein Koppelstuk
• JX1 en JX2 TCDA Bord Daisy-gekoppelde IONET Sein Koppelstukke

---
