TSXP574823AM

Produk Oorsig

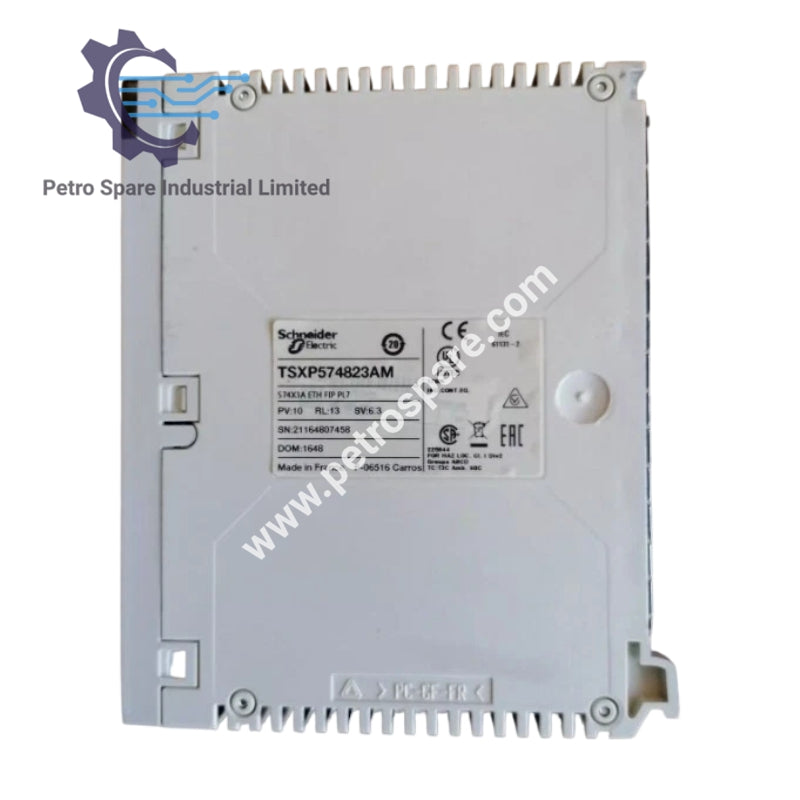

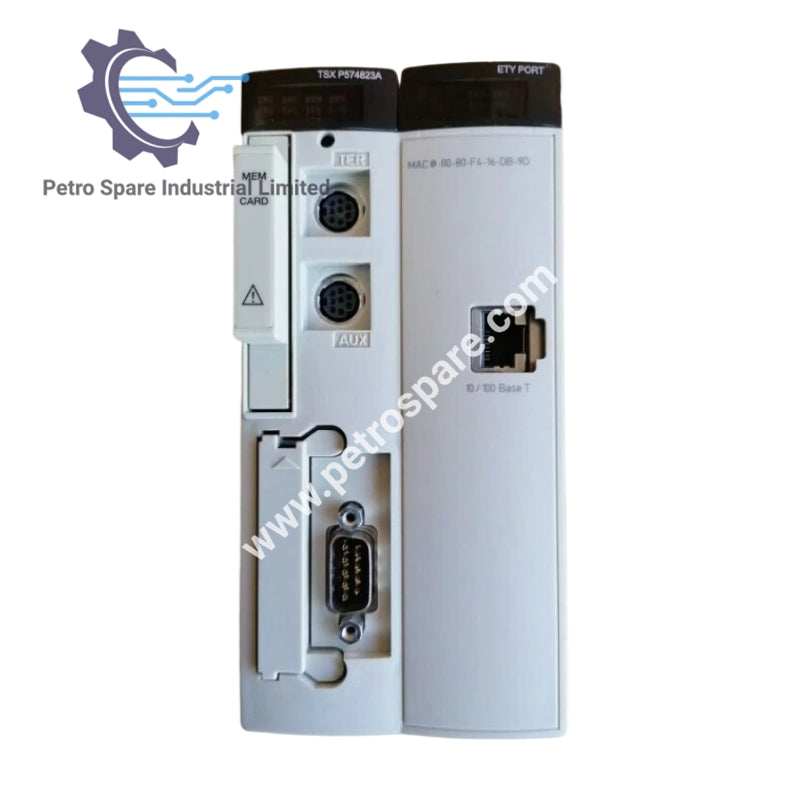

TSXP574823AM is ’n dubbelformaat PL7-verwerker van die Modicon Premium Outomatiseringsplatform.

Tegniese Spesifikasies

Verwerker en Geheue
• Dubbelformaat PL7-verwerker
• Sagware: PL7 Junior/Pro
• Transparent Ready-konsep
• Aantal rakke: 16 met 4/6/8 gleuwe of 8 met 12 gleuwe
• Aantal gleuwe: 64, 96, 128
• Diskrete I/O-kapasiteit: 2040 I/O
• Analoog I/O-kapasiteit: 256 I/O
• Toepassingspesifieke kanale: 64
• Prosesbeheerkanale: 20 tot 60 eenvoudige lusse
• Geïntegreerde verbindingssoorte: Fipio-bestuurder (127 agente) SUB-D 9, Ethernet TCP/IP RJ45 10/100 Mbit/s, nie-geïsoleerde seriële skakel 2 vroulike mini DIN 19.2/115 kbit/s
• Kommunikasie-modulekapasiteit: 2 veldbusmodules (1 as CANopen gebruik word), 8 AS-Interface busmodules, 1 CANopen, 4 netwerkmodules

Geheue
• Interne RAM: 96 Kwoorde program/data (sonder PCMCIA), 176 Kwoorde data (met PCMCIA)
• PCMCIA-kaart: 992 Kwoorde program, 2048 Kwoorde bykomende datastoor
• Maximale objekarea gebruik: 30.5% interne woorde, 32% konstante woorde, 32768 interne bisse

Toepassingsstruktuur en Prestasie
• Take: 1 vinnige taak, 1 meester-taak, 64 gebeurtenistaak
• Uitvoeringstyd per instruksie: Boolean 0.06 µs, woord/vaste rekenkunde 0.08 µs, drywende punt 1.7 µs (met of sonder PCMCIA)
• Instruksies per ms: 13.82 Kinst/ms (Boolean 100%), 8.8 Kinst/ms (65% Boolean + 35% vaste rekenkunde)
• Sisteemoorhoof: 0.22 ms vinnige taak, 1.15 ms meester-taak

Indikators en Seinwysers
• Ethernet TCP/IP gereed (RUN) LED: groen
• Verwerker loop (RUN) LED: groen
• Fipio busaktiwiteit (FIP) LED: rooi
• Botsingsopsporing (COL) LED: rooi
• Ethernet-poort fout (ERR) LED: rooi
• I/O-module/konfigurasiefout (I/O) LED: rooi
• Verwerker/sisteemfout (ERR) LED: rooi
• Terminaalpoortaktiwiteit (TER) LED: geel
• Ethernet diagnostiek (STS) LED: geel
• Ontvangs (RX) en uitsending (TX) LED: geel

Krag en Omgewing
• Stroomverbruik: 1440 mA, 5 V DC
• Moduleformaat: Dubbel
• Bedryfstemperatuur: 0…60 °C (32…140 °F)
• Bergingstemperatuur: -25…70 °C (-13…158 °F)
• Relatiewe humiditeit: 10…95% werking, 5…95% berging (sonder kondensasie)
• Bedryfshoogte: 0…2000 m (0…6561.68 vt)
• Besker ming: TC, IP20, Vervuilingsgraad 2

Standaarde en Sertifiserings
• CE-merker
• CSA C22.2, UL 508
• IEC 61131-2
• RMRS, RINA, DNV, BV, GL, LR, ABS

---
