6GK7277-1AA00-0AA0

Produk-oorsig

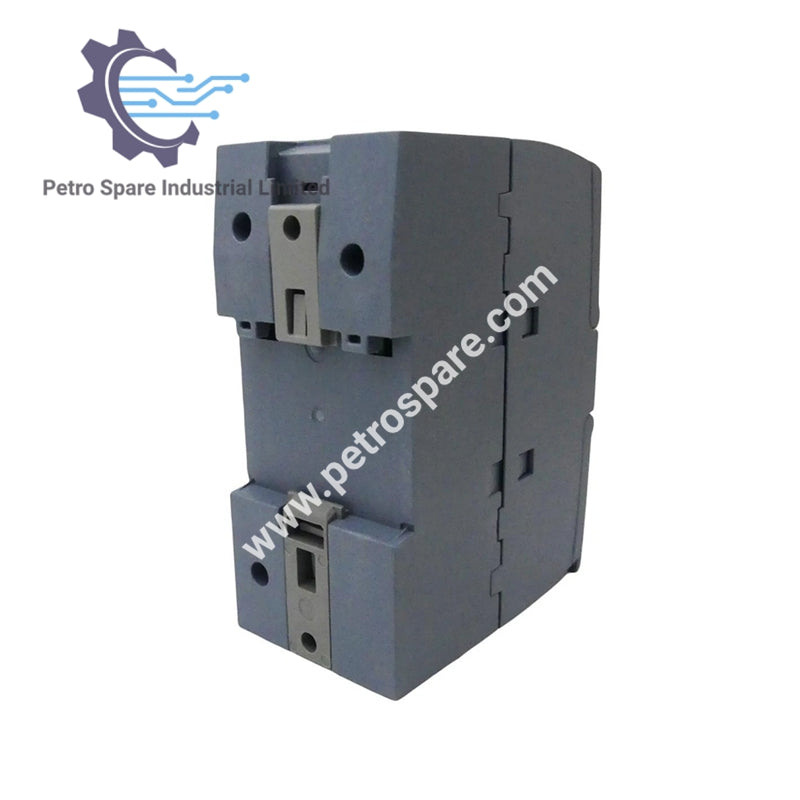

6GK7277-1AA00-0AA0 is ’n kompakte skakelmodule (CSM 1277) om SIMATIC S7-1200 en tot drie bykomende toestelle aan Industrial Ethernet te koppel.

Tegniese spesifikasies

• Oordragtempo

  Oordragtempo: 10 Mbit/s, 100 Mbit/s

• Koppelvlakke / Kommunikasie

  Aantal elektriese verbindings vir netwerkkomponente of terminaaltoerusting: 4 RJ45-poorte

  Aantal 100 Mbit/s SC-poorte (multimodus): 0

  Aantal 1000 Mbit/s LC-poorte (multimodus/enkelmodus): 0

• Koppelvlakke / Ander

  Aantal elektriese verbindings vir kragtoevoer: 1

  Tipe elektriese verbinding vir kragtoevoer: 3-polige terminaalblok

• Toevoerspanning, stroomverbruik, drywingsverlies

  Toevoerspanning: eksterne 24 V DC (19.2 … 28.8 V)

  Sekeringbeskerming by kragtoevoer-inset: 0.5 A / 60 V

  Maksimum stroomverbruik: 0.07 A

  Drywingsverlies by 24 V DC: 1.6 W

• Toelaatbare omgewingstoestande

  Omgewingstemperatuur tydens werking: 0 … 60 °C

  Omgewingstemperatuur tydens berging/vervoer: -40 … +70 °C

  Relatiewe humiditeit by 25 °C sonder kondensasie tydens werking: maks. 95 %

  Beskermingsklas: IP20
