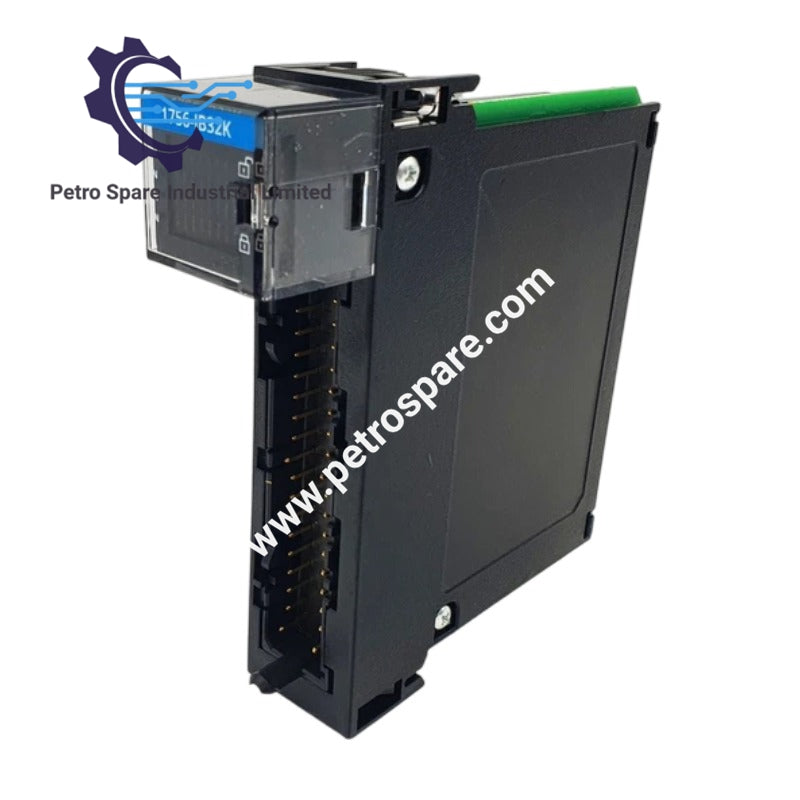

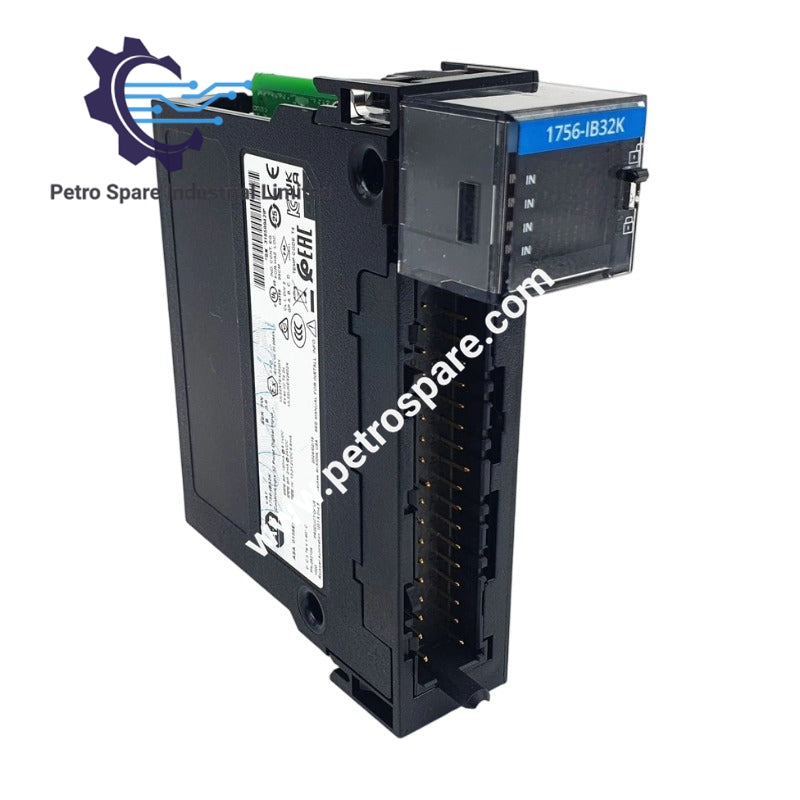

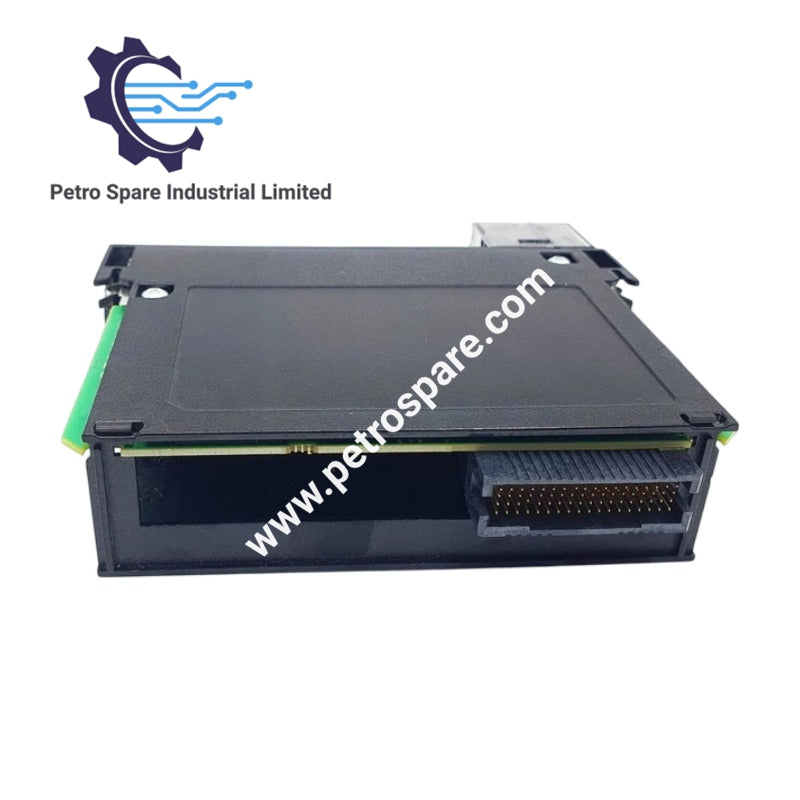

1756-IB32K

Produk Oorsig

1756-IB32K is ControlLogix DC-invoermodules ontwerp vir 12/24V DC sink-invoer toepassings.

Tegniese Spesifikasies

• Invoere: 32 (16 punte/groep)
• Spanningkategorie: 12/24V DC sink
• Bedryfsspanningsreeks: 10…31.2V DC
• Nominale Invoerspanning: 24V DC
• Invoervertragings tyd (skroef na agterpaneel):
 – Af na Aan: Hardeware vertraging 380 µs maks + filtertyd, Gebruiker-gekose filter: 0 ms, 1 ms, 2 ms
 – Aan na Af: Hardeware vertraging 420 µs maks + filtertyd, Gebruiker-gekose filter: 0 ms, 1 ms, 2 ms, 9 ms, 18 ms
• Stroomtrek:
 – @ 5.1V: 120 mA
 – @ 24V: 2 mA
• Totale Agterpaneel Krag: 0.66 W
• Maximum Kragverspreiding: 6.2 W @ 60 °C (140 °F)
• Termiese Verspreiding: 21.1 BTU/uur @ 60 °C (140 °F)
• Af-Staat Spanning (maks): 5V
• Af-Staat Stroom (maks): 2.27 mA
• Aan-Staat Stroom: min 4.8 mA @ 10V DC, maks 5.5 mA @ 31.2V DC
• Instroom (maks): 250 mA (verval tot < 37% in 22 ms, sonder aktivering)
• Invoer Weerstand (maks): 5.67 kΩ @ 31.2V DC
• Sikliesse Opdateringstyd: 200 µs…750 ms
• Toestandverandering: Sagteware konfigureerbaar
• Tydstempel van Invoere: ±200 µs
• Isolasiespanning:
 – Invoere-na-agterpaneel: 250V deurlopend, versterkte isolasie
 – Invoergroep-na-groep: 250V deurlopend, basiese isolasie
 – Geen isolasie tussen individuele groepinvoere nie
