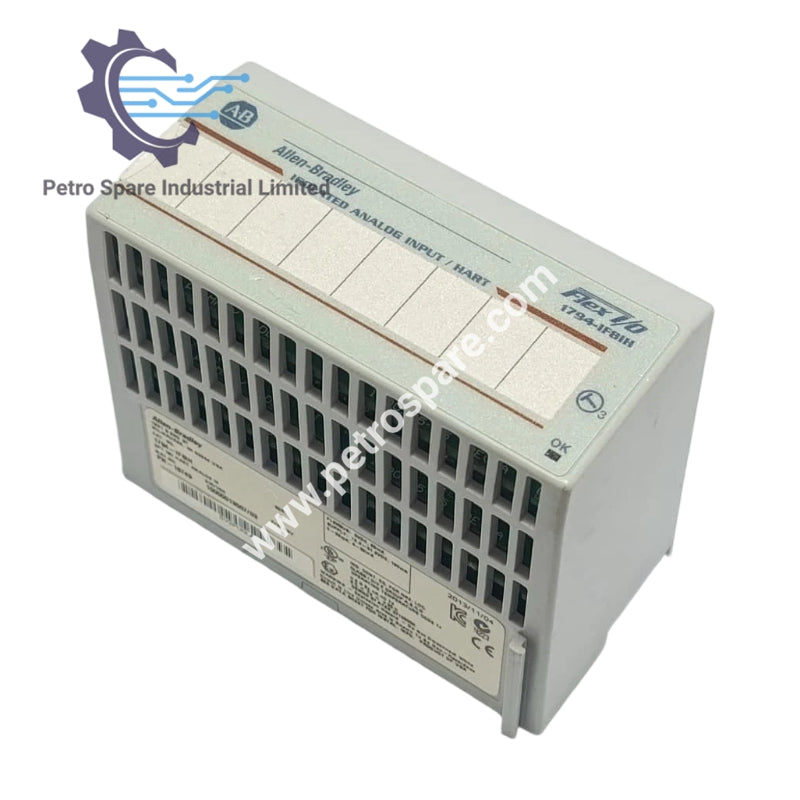

1794-IF8IH

Produk Oorsig

Die 1794-IF8IH is ’n geïsoleerde 8-kanaal HART analoog insetmodule vir die Allen-Bradley FLEX I/O-stelsel.

Tegniese Spesifikasies

Module Identiteit

• Model: 1794-IF8IH

Belangrike Kenmerke

• Aantal Insette: 8 enkel-eind, geïsoleerde kanale

• HART-Versoenbaarheid: HART 5

• Toestelondersteuning: 2-, 3- en 4-draad senders

• Dataformate: Ingenieurs-eenhede, Persentasie van Volskaal, RAW/Proportionele Telling

• Resolusie: 16-bit unipolêr; 15-bit + teken bipolêr

• Omskakelingstipe: Sigma Delta

Inset Spesifikasies

• Insetsein: 4..20 mA of 0...20 mA (gebruikerskonfigureerbaar)

• Unipolêre Stroom: 0.320 µA/telling

• Bipolêre Stroom: 0.640 µA/telling

• Verstek Uitset (onopgestel): 0 mA

• Normale Modus Weiering: >70 dB @ 50/60 Hz

• Gedeelde Modus Weiering: >60 dB @ 50/60 Hz

Elektries & Fisies

• Eksterne Kragtoevoer: 19.2..31.2 VDC

• Eksterne Voedingsstroom: 190 mA @ 24 VDC

• FlexBus Stroom: 80 mA @ 5 VDC

• Max. Kragverspreiding: 4.8 W

• Ongeveer Afmetings (HxWxD): 94 x 94 x 66 mm

• Aanbevole Terminalbasis: 1794-TB3, 1794-TB3S

• Draadtipe: Afgeskerm

• Draadkategorie: Kategorie 2 (sein), Kategorie 3 (krag)

Bedryfsomstandighede

• Omgewingstemperatuur: 0°C tot 55°C

• Temperatuurkode: T4

• Omhulselgradering: Oop-styl

• Sleutelposisie: 3

• Indikator (Veldkant): 1 rooi/groen krag/status LED

---
