1771-IB

Oorsig

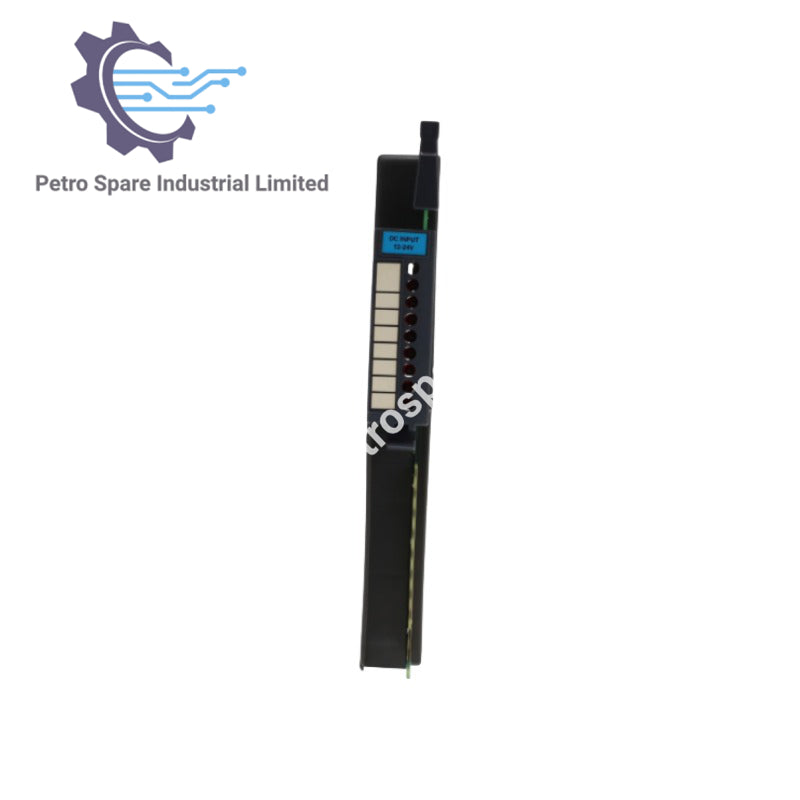

1771-IB Allen-Bradley PLC-5 8-Punt Digitale Invoer Module is ’n diskrete invoermodule ontwerp vir DC seinmonitering in PLC-5 stelsels, wat opto-elektriese isolasie en robuuste omgewingskonformiteit bied.

Invoer Konfigurasie

• Invoere per Module: 8

• Invoerspanning Reeks: 10–27 V DC

• Nominale Invoerstroom: 8 mA @ 12 V DC, 24 mA @ 24 V DC

• Maximum Af-Status Stroom: 3.0 mA

• Maximum Af-Status Spanning: 7.0 V DC

• Minimum Aan-Status Spanning: 10 V DC

• Invoer Weerstand:

  • Aan-status: 1–2 kΩ maks

  • Af-status: 2–3 kΩ maks

Prestasie Kenmerke

• Invoer Sein Vertraag:

  • Laag na Hoog: 12 ms + 7 ms

  • Hoog na Laag: 20 ms + 7 ms

• Kragverspilling: 5.7 W maks, 0.4 W min

• Termiese Verspilling: 19.3 BTU/uur maks, 1.4 BTU/uur min

• Agterpaneel Stroom: 74 mA @ 5 V DC (+5%)

• Opto-Elektriese Isolasie: 1500 V AC rms

Omgewingsgradering

• Bedryfstemperatuur: 0–60 °C (32–140 °F)

• Bergingstemperatuur: -40–85 °C (-40–185 °F)

• Relatiewe Vogtigheid: 5–95% nie-kondenseer

Meganiese Graderings

• Module Ligging: 1771 I/O kas

• Gewig: 0.20 kg (0.44 lbs)

• Leiers Draadgrootte: 14 AWG gestrand maks

• Isolasie: 3/64 duim maks

• Kategorie: 21

• Sleuteling: Tussen 4–6, 14–16

• Veldbedrading Arm Katalogusnommer: 1771-WA

---
