1769-OV16

Oorsig

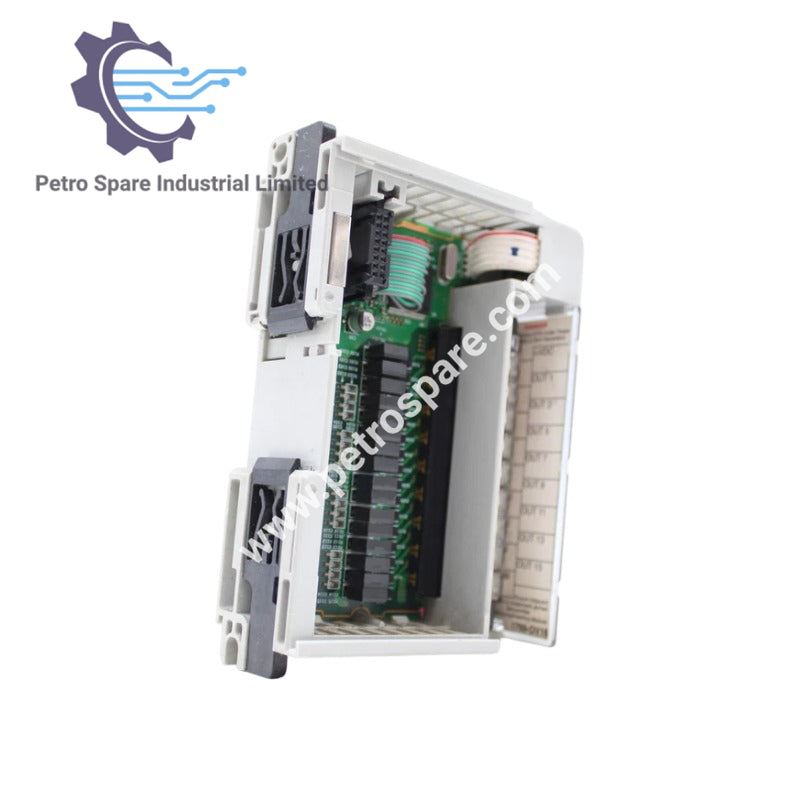

1769-OV16 Allen-Bradley CompactLogix Diskrete Uitsetmodule is ’n 24 VDC sinkende uitsetmodule ontwerp om betroubare skakeling vir CompactLogix en MicroLogix 1500 beheerders te verskaf.

Uitsetkonfigurasie

• Aantal Uitsette: 16

• Aantal Kanale: 16

• Uitsetgroep: 1 groep

• Bedradingskonfigurasie: Sink

• Moduletipe: 24 VDC diskrete uitsetmodule

• Uitsetspanning: 24 VDC

• Uitsetspanningsreeks: 20.4–26.4 VDC

Elektriese Graderings

• Uitsetstroom per Punt: 0.5 A @ 60 °C; 1.0 A @ 30 °C

• Uitsetstroom per Module: 4.0 A @ 60 °C; 8.0 A @ 30 °C

• Stootstroom: 2.0 A vir 10 ms, herhaalbaar elke 2 s

• AF Stand Lekstroom: 1.0 mA @ 26.4 VDC

• Agterpaneelstroom (5.1 V): 200 mA

Tydkarakteristieke

• Uitsetvertraagtijd AAN: 0.1 ms

• Uitsetvertraagtijd AF: 1.0 ms

Resolusie

• 14 bisse oor 21 V (1.3 mV)

• 13 bisse oor 10.5 V + tekenbis

Meganiese Graderings

• Omhulsel: Oop styl

• Draadtipe: Koper-90

• Soliede Draadgrootte: 22–14 AWG

• Gesplete Draadgrootte: 22–16 AWG

---
