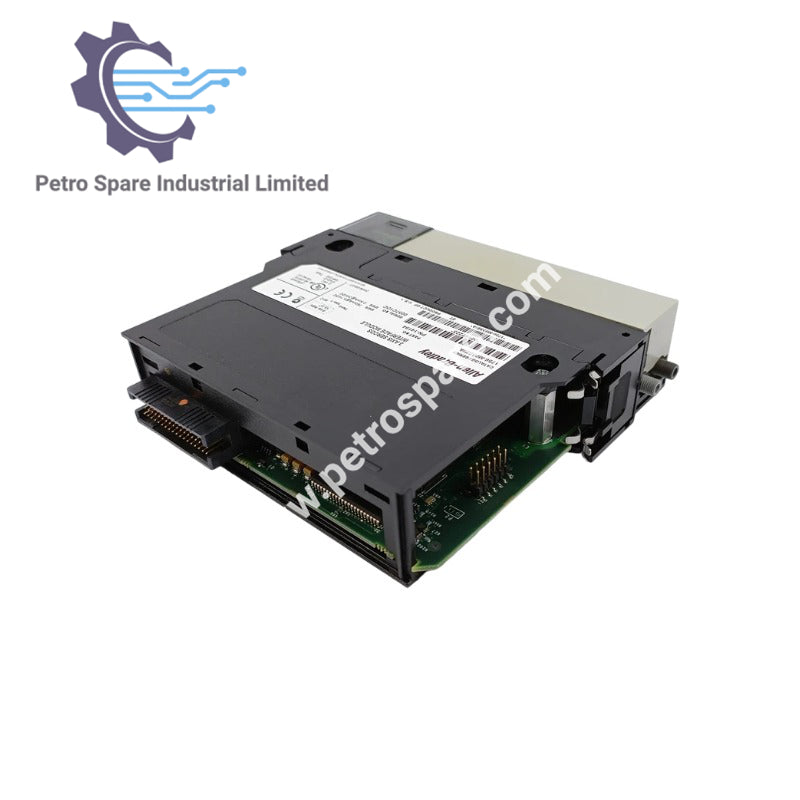

1756-M03SE

Oorsig

• Produk tipe aanwysing: 3-as SERCOS Servo Module
• Model: 1756-M03SE
• Besonderheid: 3-as SERCOS koppelvlakmodule vir ControlLogix bewegingsbeheer toepassings
• Moduletipe: Servo Koppelvlakmodule
• Asse per module: 3
• Asse per beheerder: 32
• Aandrywing beheer wyses: Posisie, spoed, en wringkrag
• Omhulsel: Geen (oop styl)

Kommunikasie en SERCOS

• SERCOS data tempo: 4 Mbps, 8 Mbps
• SERCOS siklustyd @ 4 Mbps: 0.5 ms (tot 2 aandrywers), 1 ms (tot 4 aandrywers), 2 ms (tot 8 aandrywers)
• SERCOS siklustyd @ 8 Mbps: 0.5 ms (tot 4 aandrywers), 1 ms (tot 8 aandrywers), 2 ms (tot 16 aandrywers)

Kompatibele Kinetix Aandrywers

• 2093 Kinetix 2000 multi-as servo aandrywer
• 2094 Kinetix 6000 multi-as servo aandrywer
• 2099 Kinetix 7000 hoë-krag servo aandrywer
• 2098 Ultra3000 SERCOS servo aandrywer

Vesel Optiese Kabels

• Plastiek vesel optiese kabels: 2090-SCEPxx-0 (nie-omhulde, geklorineerde poliëtileen), 2090-SCVPxx-0 (standaard omhulsel, PVC), 2090-SCNPxx-0 (nailon omhulsel)
• Glas vesel optiese kabels: 2090-SCVGxx-0 (standaard omhulsel, PVC)

Krag en Afvoer

• Agterpaneel stroom @ 5.1V: 760 mA
• Agterpaneel stroom @ 24V: 2.5 mA
• Termiese afvoer: 21.2 BTU/uur
• Isolasiespanning: 50V deurlopend

Fisiese Spesifikasies

• Gewig: 0.56 lbs (0.26 kg)

---
