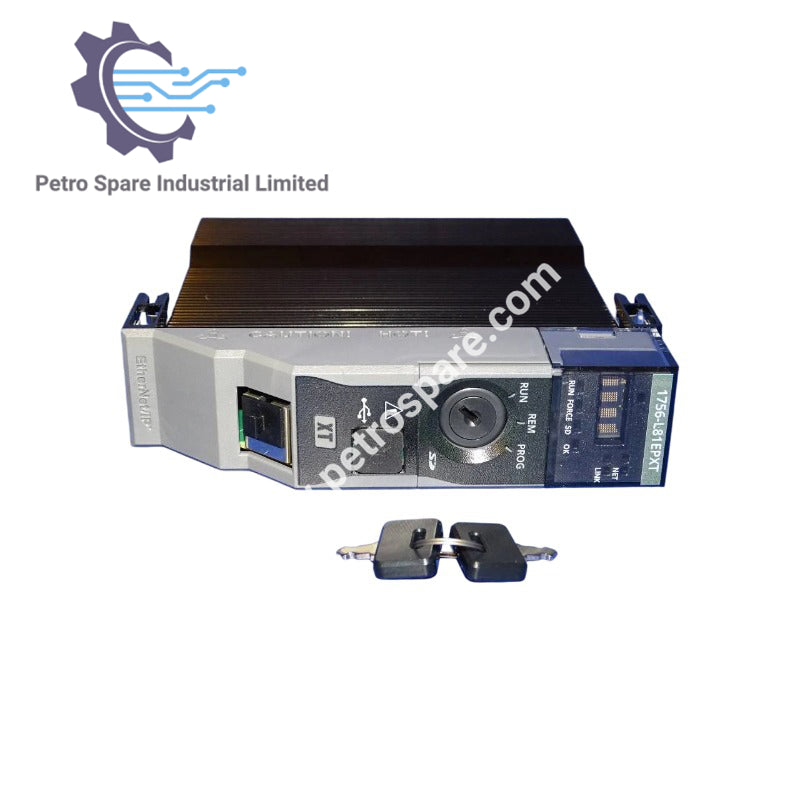

1756-L81EPXT

Oorsig

• Produk tipe aanwysing: ControlLogix-XT 5580 Prosesbeheerder
• Model: 1756-L81EPXT
• Beskrif: Uitgebreide Temperatuur (XT) prosesbeheerder met dubbele ingebedde Ethernet-poorte
• Beheertake: 32 take, insluitend ’n kombinasie van een deurlopende, periodieke en gebeurtenis take; 1000 programme/tak

Kommunikasiepoorte

• Ingeboude kommunikasiepoorte: 1 USB-poort, 1 ingebedde Ethernet-poort
• USB-poort kommunikasie: USB 2.0, volle spoed (12 Mbps); slegs vir programmering, konfigurasie, firmware-opdatering en aanlyn wysigings (slegs tydelike plaaslike programmering, nie vir permanente verbinding nie; moenie in gevaarlike plekke gebruik nie)
• Ethernet-prestasie: 10/100/1000 Mbps

I/O Kapasiteit (Klas 0/1) - pakkette/sekonde

• Sonder CIP Sekuriteit: 128,000
• Met integriteit: 40,000
• Met integriteit en vertroulikheid: 20,000

Boodskaptempo Kapasiteit - HMI/MSG (Klas 3) - boodskappe/sekonde

• Voorport sonder CIP Sekuriteit: 2,000
• Voorport met integriteit: 1,500
• Voorport met integriteit en vertroulikheid: 900
• Agterpaneel (met verskeie 1756-EN4TR modules): 4,000
• Agterpaneel in Logix redundansie: 2,000

Kommunikasie Opsies

• Ondersteunde netwerke: EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SERCOS, en derdeparty proses- en toestelnetwerke
• EtherNet/IP nodes ondersteun, maks: 100 nodes

Redundansie Aantekeninge

• Wanneer geaktiveer vir redundansie: Ethernet-poort is af, Geïntegreerde Beweging word nie ondersteun nie, en DeviceNet, ControlNet, RIO, DH+ netwerke word nie ondersteun nie

---
