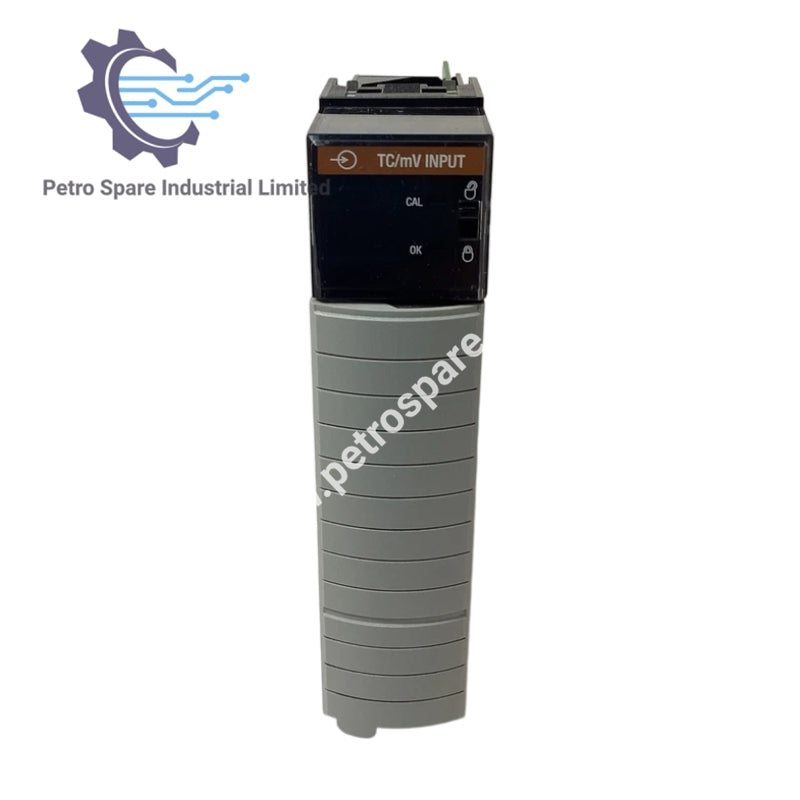

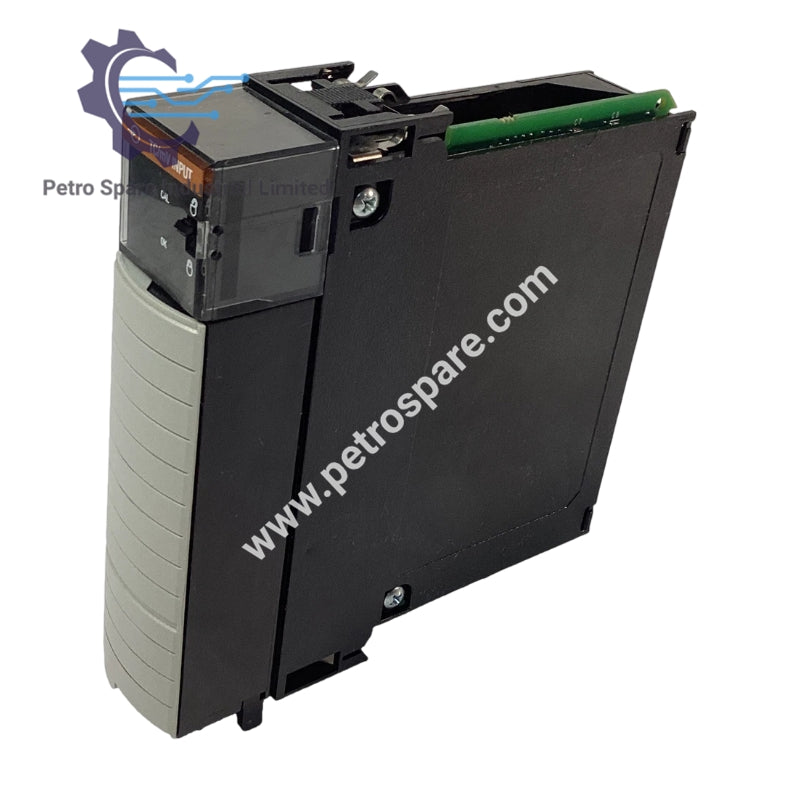

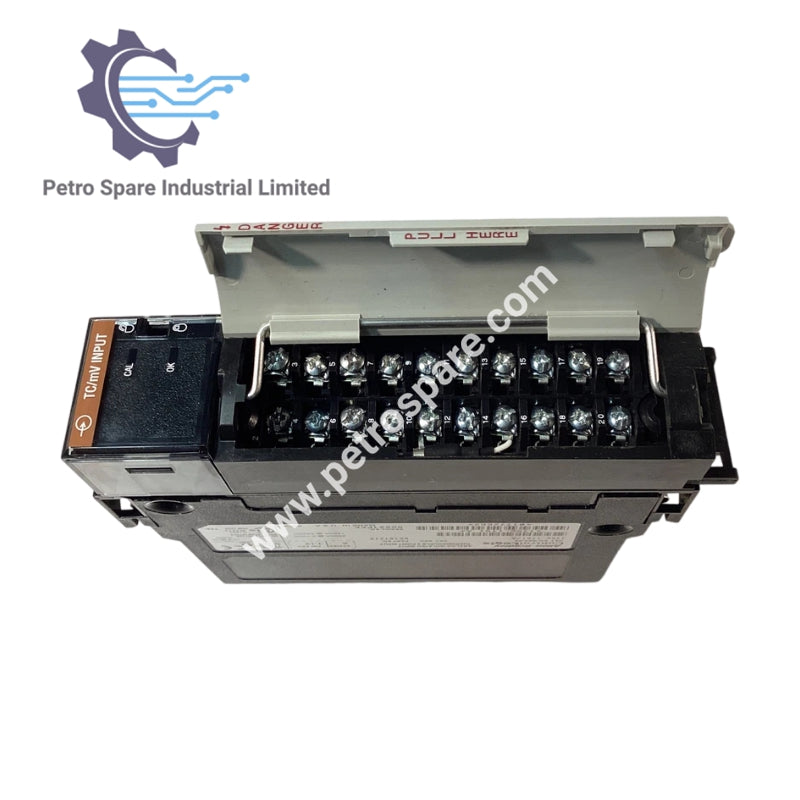

1756-IT61

Produk Oorsig

1756-IT6I is ’n ControlLogix analoog insetmodule met ses individueel geïsoleerde termokoppelaar- en millivolt-insetkanale.

Tegniese Spesifikasies

• Vervaardiger: Allen Bradley

• Produklyn: ControlLogix

• Moduletipe: Analoog Termokoppelaar Module

• Aantal Insette: Ses (6) geïsoleerde termokoppelaar-insette

• Ondersteunde Termokoppelaar Tipes: B, C, E, J, K, N, R, S, T, D, L (TXK/XK)

• Inset Resolusie: 16 bisse (tipies: 1.4 µV/bis, hoë-resolusie: 0.7 µV/bis)

• Inset Reeks: -12…78 mV (tipies), -12…30 mV (hoë resolusie)

• Backplane Stroom (24 V): 125 mA

• Backplane Stroom (5 V): 250 mA

• Module Skanderingstyd: 25 ms min drywende komma (millivolt), 50 ms min drywende komma (temperatuur), 10 ms min heelgetal (millivolt)

• Dataformaat: Heelgetalmodus (links uitgelyne, 2s-komplement), IEEE 32-bis drywende komma

• Verwyderbare Terminalblokke: 1756-TBNH, 1756-TBSH

• Kragverspreiding (Max): 4.3 W

• Gewig: 1.38 lbs (0.62 kg)
