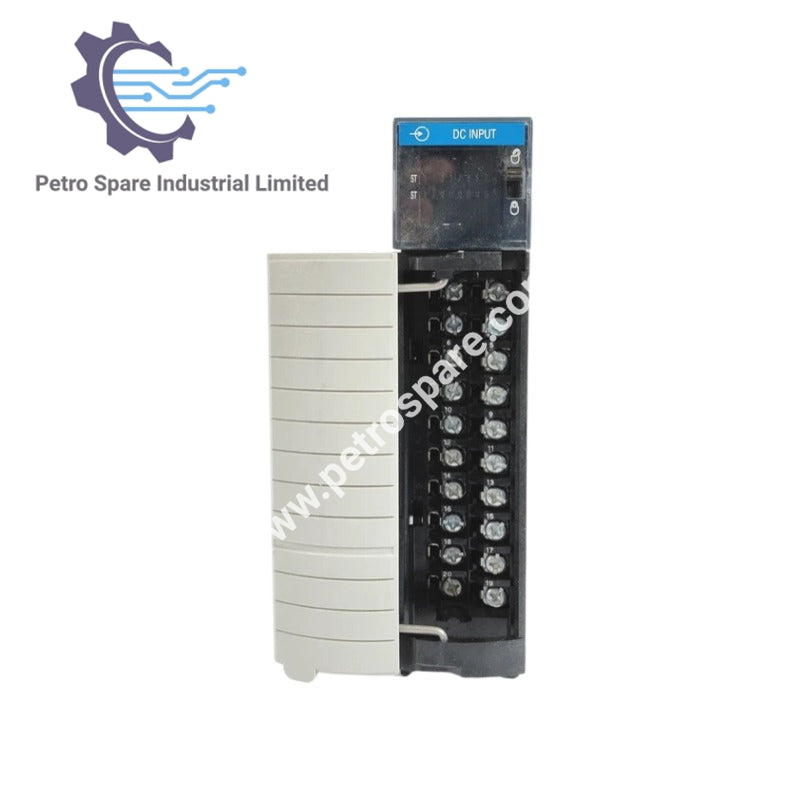

1756-IC16

Algemene Spesifikasies

• Produk tipe aanwysing: DC (30…60V) Invoer Module
• Model: 1756-IC16
• Besonderheid: 30-60V DC invoer module, 16 punte (20-pin), 8 punte/groep
• Spanning kategorie: 48V DC sink

Invoer Spesifikasies

• Aantal insette: 16 (8 punte/groep)
• Bedryfs spanning reeks: 30…55V DC @ 60 °C, 30…60V DC @ 55 °C
• Invoer spanning, nominaal: 48V DC
• Afskakel spanning, maks: 10V
• Afskakel stroom, maks: 1.5 mA
• Aan-staat stroom, min: 2 mA @ 30V DC
• Aan-staat stroom, maks: 7 mA @ 60V DC
• Inslag stroom, maks: 250 mA
• Invoer impedansie, maks: 8.57 kΩ @ 60V DC

Invoer Vertraagtyd (Skroef na Agterplaat)

• Af na Aan: Hardeware vertraging: 1 ms maks + filter tyd; gebruiker-verkiesbare filter tyd: 0 ms, 1 ms, of 2 ms
• Aan na Af: Hardeware vertraging: 4 ms maks + filter tyd; gebruiker-verkiesbare filter tyd: 0 ms, 1 ms, 2 ms, 9 ms, of 18 ms

Krag en Verspreiding

• Stroom trek @ 5.1V: 100 mA
• Stroom trek @ 24V: 3 mA
• Totale agterplaat krag: 0.58 W
• Kragverspreiding, maks: 5.2 W @ 60 °C
• Termiese verspreiding: 17.73 BTU/uur

Kenmerke en Diagnostiek

• Sikliese opdatering tyd: 200 µs…750 ms
• Verandering van toestand: Sagteware konfigureerbaar
• Tydstempel van insette: ±200 µs
• Omgekeerde polariteit beskerming: Ja

Isolasie

• Isolasie spanning: 250V deurlopend (basiese isolasie tipe, insette-na-agterplaat); 125V deurlopend (basiese isolasie tipe, inset groep-na-groep)
• Geen isolasie tussen individuele groep insette

Konfigurasie en Bedrading

• Module sleuteling: Elektronies, sagteware konfigureerbaar
• RTB sleuteling: Gebruiker-gedefinieerde meganies
• Verwyderbare terminaal blok behuising: 1756-TBNH, 1756-TBSH
• Slot breedte: 1
• Draad kategorie: 1

---
