1746SC-CTR4

Oorsig

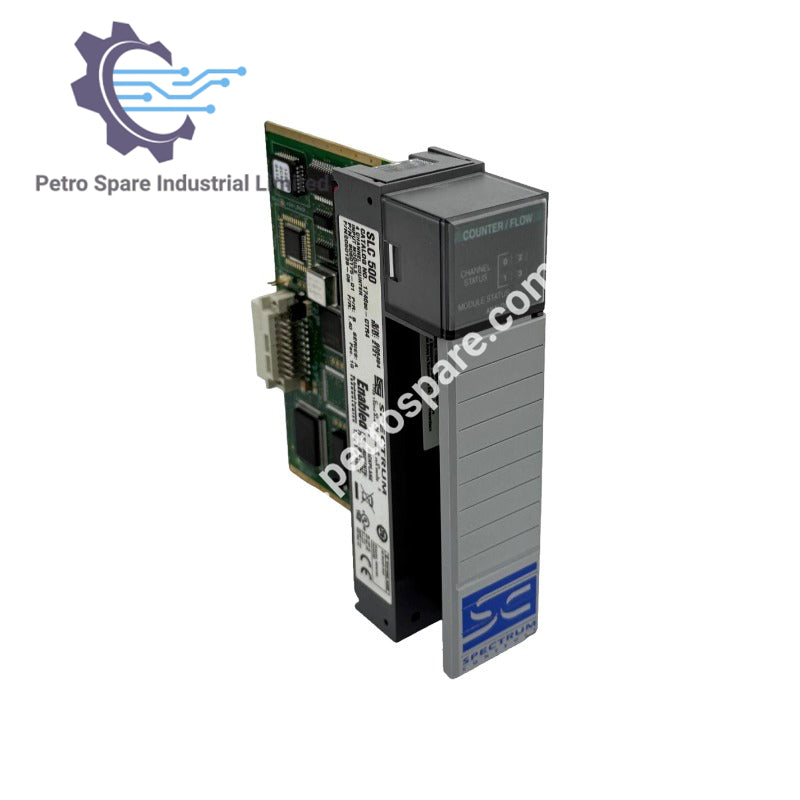

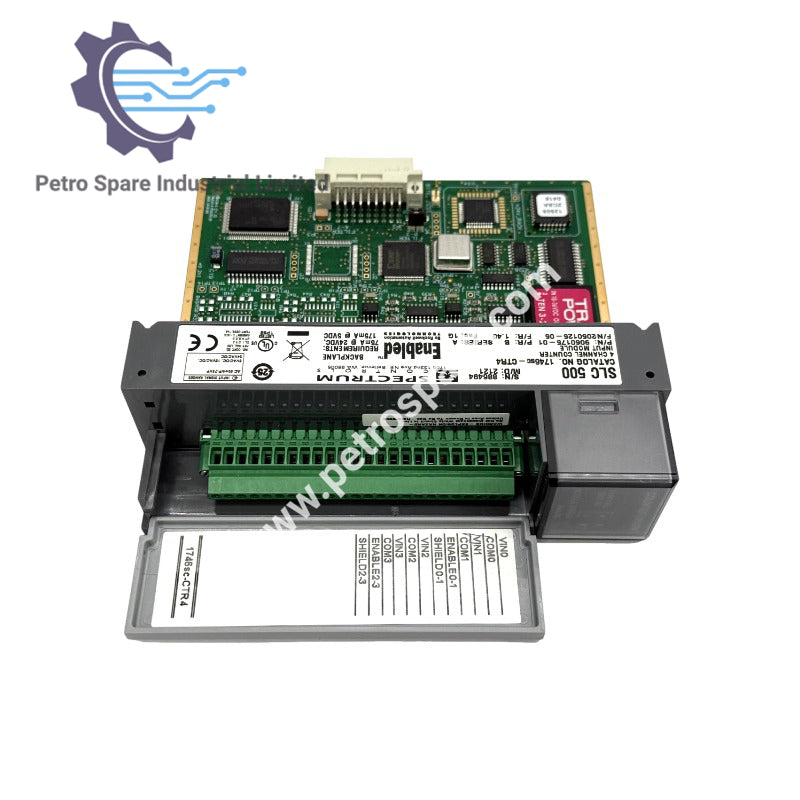

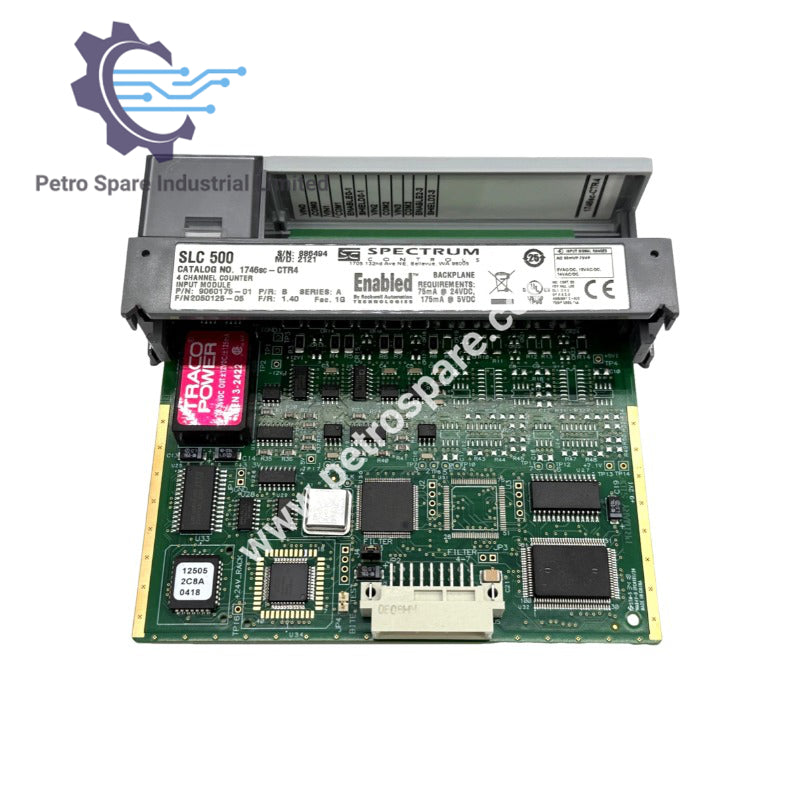

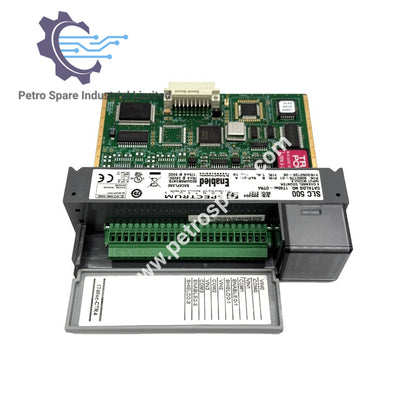

1746SC-CTR4 Allen-Bradley Teller/Vloei Meter Moduul is ’n vierkanaal-teller en vloei meter module ontwerp vir presiese telling, tempometing, en kwadratuurkoderingstoepassings in industriële outomatiseringsisteme.

Kanaalkonfigurasie

• Kanale: 4

• Invoertipes: Enkel-eindige teller, kwadratuurkodering, aktiveringsbeheerlyn

• Maximum Tellingwaarde: ±32 K of ±8 M

• Dataformaat:

  • Tellermodus: -8,388,608 tot +8,388,607

  • Tempomodus: -32,768 tot +32,767

Elektriese Graderings

• Invoerspanningsreeks: AC 50 mV–75 V piek; DC 5 V, 12 V, 24 V

• Invoerspoed: AC/DC tot 50 kHz

• Invoerinperking: 25 kΩ

• VIL (Laag): 1.0 V maks

• VIH (Hoog): 3.5 V min

• Vmax: 75 V

• Agterpaneelstroom: 225 mA @ 5 V

• Kragverspreiding: 1.75 W maks

Prestasie-eienskappe

• Tellerspoed: 0–50 kHz

• Telleraktiwiteitsinvoer: 1 Hz tot 50 kHz vir AC/DC spannings

• Kanaalopdateringstyd: 4 ms/kanaal

• Invoerfilteropsies:

  • Digitale Filter: 50 kHz (verstek)

  • Digitale Filter: 30 kHz

  • Analoogfilter: 15 kHz

• Nauwkeurigheid:

  • Tellingmodus: ±1 telling

  • Onmiddellike Tempo: ±1% @ 50 kHz, 0.001% @ 1 Hz

  • Gemiddelde Tempo: ±1 Hz

Meganiese Graderings

• Moduulbreedte: Enkelgleuf

Foutopsporing

• Statusbisse: Oor- en onderreeksverslagdoening vir alle modusse

---
