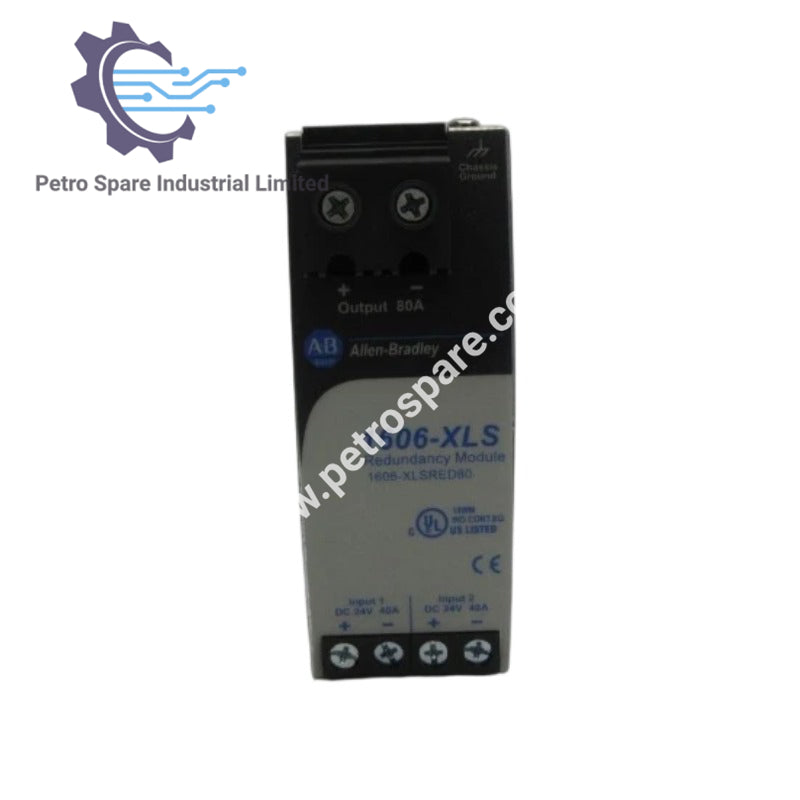

1606-XLSRED80

Oorsig

1606-XLSRED80 is ’n redundansiemodule ontwerp om betroubare lasdeling en ononderbroke werking in hoë-stroom industriële outomatiseringsisteme te verseker.

Invoergraderings

• Invoerspanningsreeks: 12–28 V DC ±30%

• Uitgebreide Reeks: 8.4–36.4 V DC

• Invoerstroom:

  • 2 × 0–40 A deurlopend

  • 2 × 40–65 A vir 5 sekondes

Uitseteienskappe

• Uitsetstroom:

  • 0–80 A deurlopend

  • 80–130 A vir 5 sekondes

  • 130 A by deurlopende oorlading of kortsluiting

• Invoer-tot-Uitvoer Spanningval (tipies):

  • 49 mV by 2 × 20 A

  • 85 mV by 1 × 40 A

  • 95 mV by 2 × 40 A

Prestasie-eienskappe

• Kragverliese (tipies):

  • 700 mW by geen las nie

  • 2.7 W by 2 × 20 A

  • 3.6 W by 1 × 40 A

  • 8.3 W by 2 × 40 A

• Bedryfstemperatuurbereik: -40 °C tot +70 °C (geen afgradering nodig nie)

Meganiese Graderings

• Afmetings (B × H × D): 46 × 124 × 127 mm

• Montering: DIN-rail

---
