1606-XLS960E-3

Oorsig

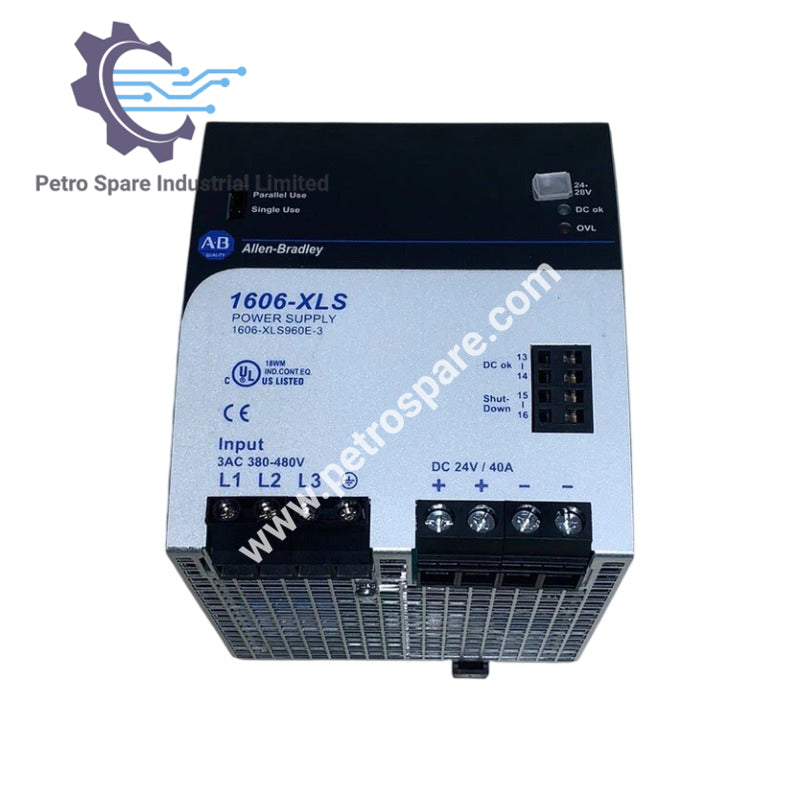

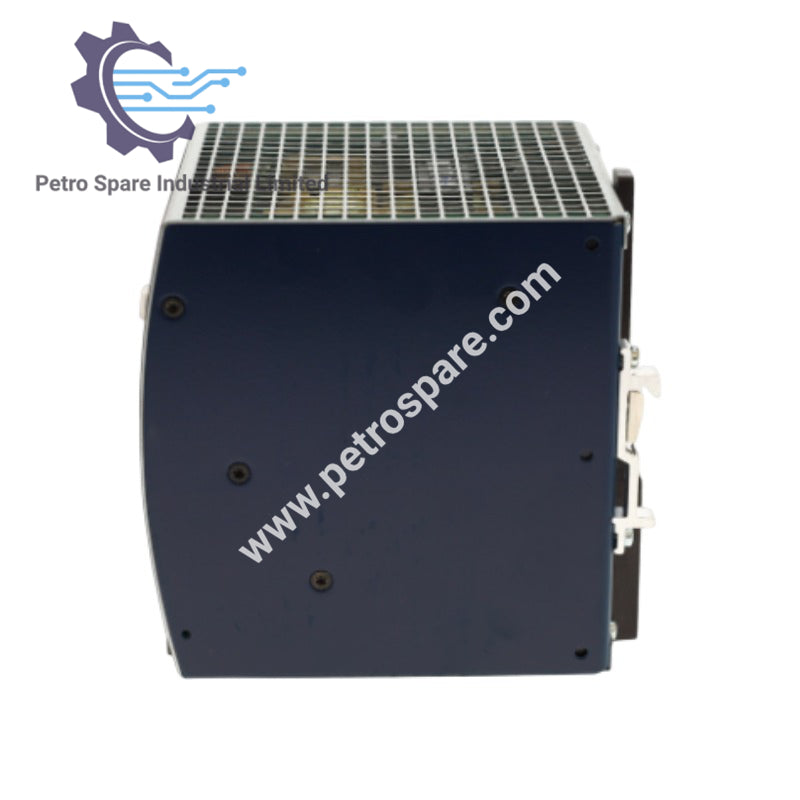

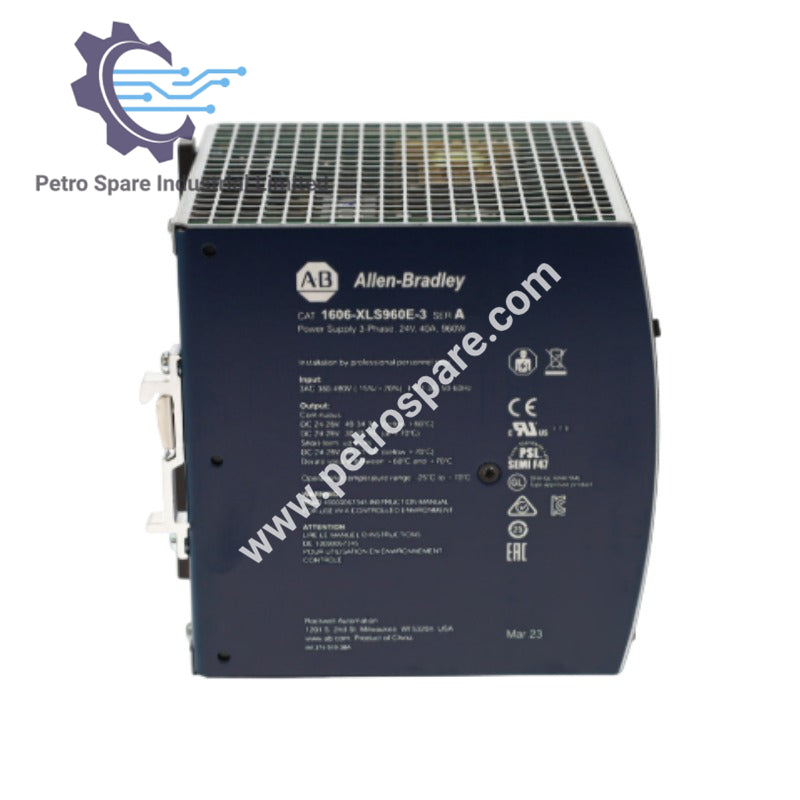

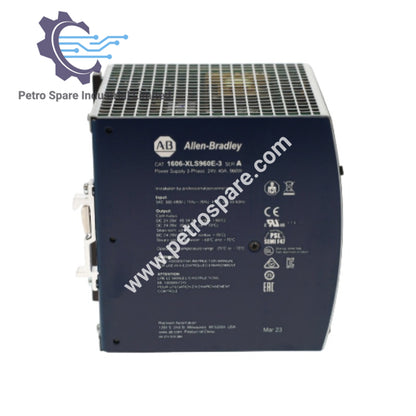

1606-XLS960E-3 Allen-Bradley Bulletin 1606 Geskakelde Modus Kragtoevoer is ’n hoë-prestasie, drie-fase DIN-rail kragtoevoer ontwerp vir veeleisende industriële outomatiserings toepassings wat groot gelykstroomlaste benodig.

Elektriese Waardes

• Uitsetspanning: DC 24 V (verstelbaar 24–28 V)

• Deurlopende Uitsetstroom: 40–34.3 A (verminder met spanningsverhoging)

• Korttyd Uitsetstroom: 60–51.5 A (4-sekonde diens)

• Deurlopende Uitsetkrag: 960 W

• Korttyd Uitsetkrag: 1440 W (4-sekonde diens)

• Uitsetrimpel: < 100 mVpp (20 Hz–20 MHz bandwydte)

Invoerwaardes

• Invoerspanning: 3-fase AC 380–480 V (verdraagsaamheid -15% / +20%)

• Lynfrekwensie: 50–60 Hz (±6%)

• Invoerstroom: 1.65 A @ 3×400 V / 1.35 A @ 3×480 V

• Kragfaktor: 0.88 @ 3×400 V / 0.90 @ 3×480 V

• Inloopstroom (tipies): 4.5 A piek

• DC Invoer: Nie ondersteun nie

Doeltreffendheid En Verliese

• Doeltreffendheid: 95.3% @ 3×400 V / 95.2% @ 3×480 V

• Kragverliese: 47.3 W @ 3×400 V / 48.4 W @ 3×480 V

Omgewingswaardes

• Bedryfstemperatuurbereik: -25 °C tot +70 °C

• Afskaling: 24 W/°C van +60 °C tot +70 °C

• Hou-tyd (tipies): 25 ms @ 3×400 V / 25 ms @ 3×480 V

Meganiese Waardes

• Afmetings (B × H × D): 110 × 124 × 127 mm

• Gewig: 1.5 kg (3.3 lbs)

• Montering: DIN-rail

---
