1606-XLE120E-2

Oorsig

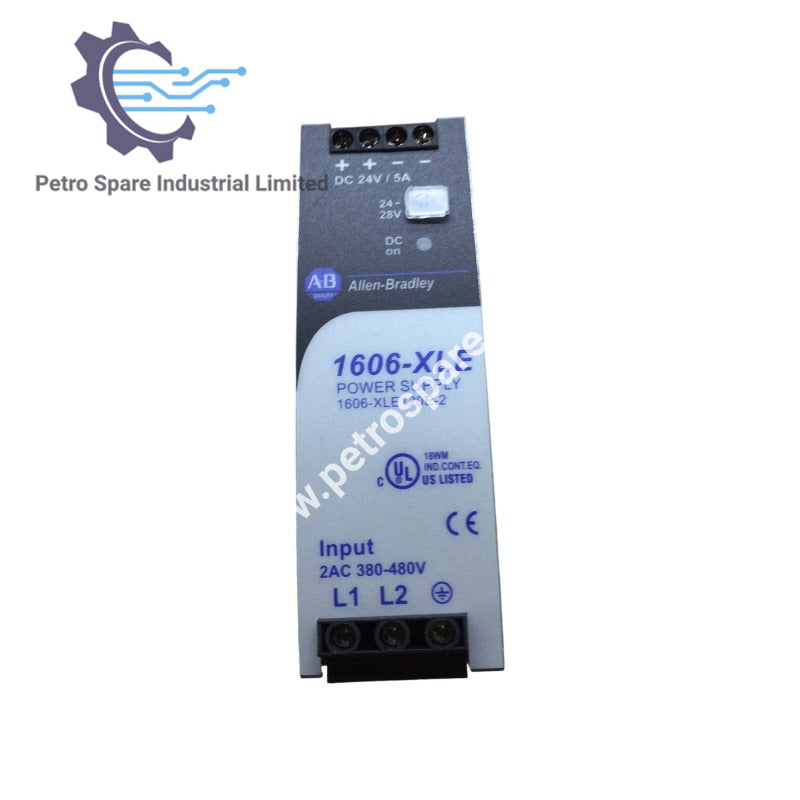

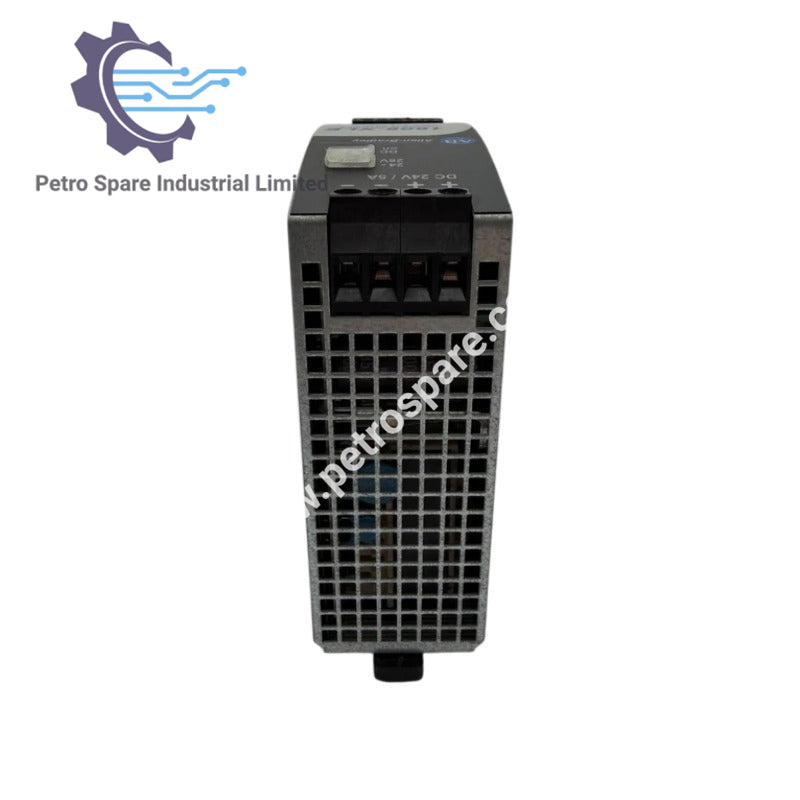

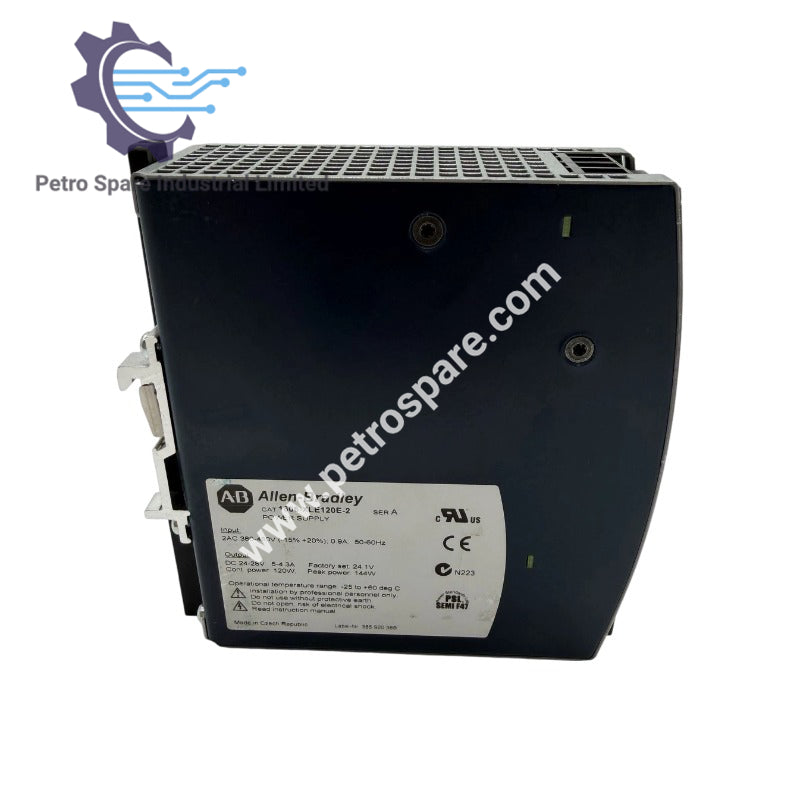

1606-XLE120E-2 is ’n kompakte twee-fase inset DIN-rail-gemonteerde kragtoevoer wat gereguleerde 24 VDC-uitset lewer tot 6 A korttermyn, ontwerp vir industriële outomatiseringsisteme wat betroubare mid-reeks prestasie vereis.

Uitsetkenmerke

• Nominale Uitsetspanning: 24 V DC (verstelbaar 24–28 V DC)

• Deurlopende Uitsetstroom:

  • 5–4.3 A (omgewing < 60 °C)

  • 6–5.2 A (omgewing < 45 °C)

• Deurlopende Uitsetkrag: 120 W (omgewing < 60 °C)

• Korttermyn Uitsetkrag: 144 W (omgewing < 45 °C)

• Rimpelspanning: ≤ 50 mVpp (20 Hz–20 MHz bandwydte)

Insetgradering

• AC Insetspanning: 380–480 V AC (-15% / +20%)

• Lynfrekwensie: 50–60 Hz ±6%

• AC Insetstroom: 0.75 A @ 400 V AC / 0.68 A @ 480 V AC

• Vermogensfaktor: 0.45 @ 400 V AC / 0.43 @ 480 V AC

• AC Insetstroompiek: ~4 A piek

Prestasiekenmerke

• Doeltreffendheid (tipies): 90.4% @ 400 V AC / 90.0% @ 480 V AC

• Verliese (tipies): 12.7 W @ 400 V AC / 13.3 W @ 480 V AC

• Hou-tyd: ~27 ms @ 400 V AC / ~48 ms @ 480 V AC

• Bedryfstemperatuurbereik: -25 °C tot +70 °C

• Afgradering: 3 W/°C van +60 °C tot +70 °C

---
