Oorsig

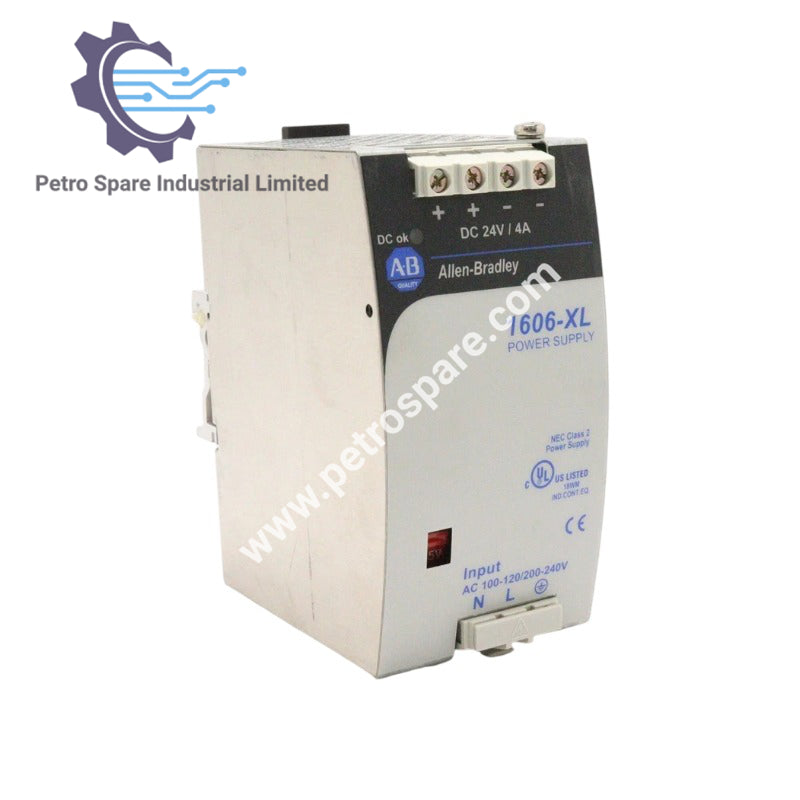

1606-XLDNET4 Allen-Bradley Bulletin 1606 XL Kragtoevoer is ’n kompakte DIN-rail-eenheid wat gereguleerde 24 VDC-uitset tot 4 A lewer, spesifiek ontwerp vir DeviceNet-toepassings.

Invoerwaardes

• AC Invoerspanning: 100–120 V / 200–240 V AC (skakelbaar), 47–63 Hz

• Uitgebreide Reeks: 85–132 V AC / 176–264 V AC, 210–375 V DC

• Wye-Reeks Invoer: Werk by 95–264 V AC (skakelaar in 230 V posisie, las ≤ 2 A)

• Invoerstroom: < 2.0 A @ 115 V / < 1.1 A @ 230 V

• DC Invoer (oop uitset): ~5 mA (batterybewaring)

• Inloopstroom (tipies): < 15 A @ 264 V AC koue begin

• Versekeringaanbeveling: 10 A stadigwerkende versekering (HBC) of 1492-SPU1C100 bykomende beskerming

• Oorgangsverwerking: VDE 0160 / W2 (750 V / 1.3 ms)

Uitsetkenmerke

• Uitsetspanning: 24 V DC (+5% / –1%)

• Deurlopende Belasting:

  • 4 A @ 176–264 V AC of 210–375 V DC

  • 3 A @ 95–176 V AC of 150–210 V DC

  • 2 A @ 100–150 V DC

• Spanningsregulering: ≤ 2% totaal

• Rimpel/Geraas: < 25 mVpp (20 MHz bandwydte, 50 Ω meting)

• Oorspanningsbeskerming: ~29 V DC

• Parallelbedryf: Ondersteun

• Kragterug Immuniteit: 26 V

• Geraasonderdrukking: Gestraalde EMI onder EN50081-1

Prestasiekenmerke

• Hou-tyd: > 20 ms @ 196 V AC, 24 V / 4 A

• Doeltreffendheid (tipies): 88% @ 230 V AC, 24 V / 4 A

• Verliese (tipies): 13.6 W @ 230 V AC, 24 V / 4 A

• Elektroliete: Langlewend, gegradeer op +105 °C

Konstruksie / Meganies

• Afmetings (B × H × D): 65 × 124 × 102 mm (+ DIN-rail)

• Gewig: 620 g

• Ventilasievryruimte: 25 mm bo/onder, 15 mm links/rechts

• Verbindings: Voorste gemonteer, invoer/uitvoer geskei

• Draadgrootte Invoer/Uitvoer: Gestrande 20–10 AWG (0.5–4 mm²), Soliede 20–10 AWG (0.5–6 mm²)

• Koppel: 0.8 Nm aanbeveel

---
