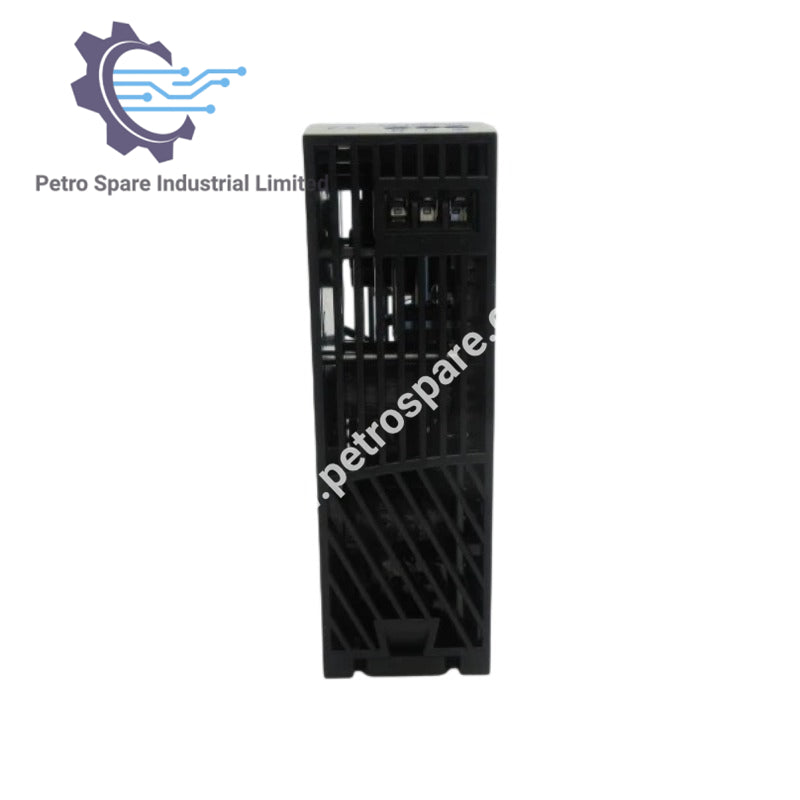

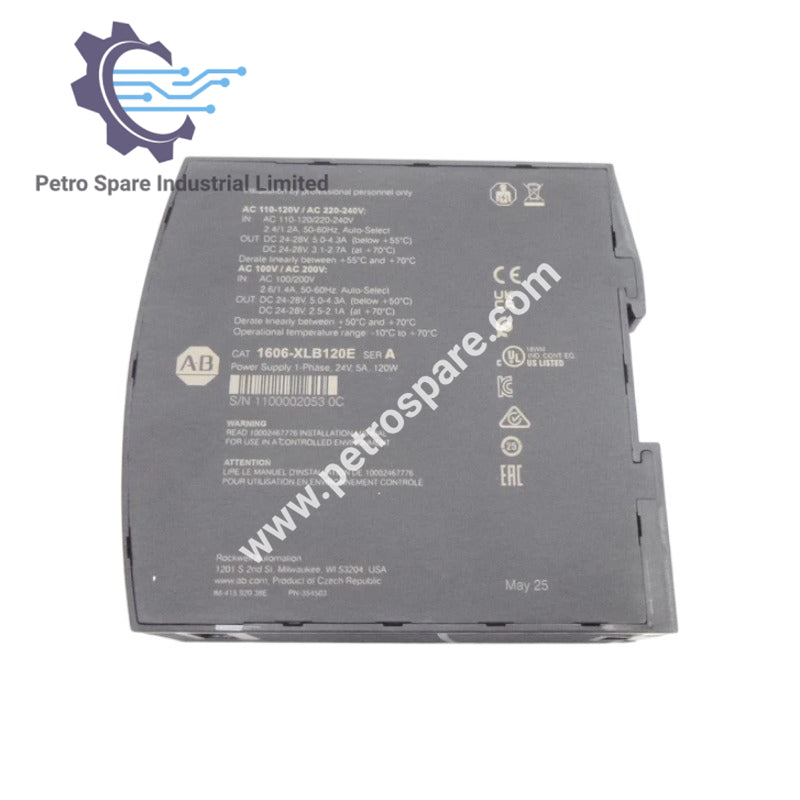

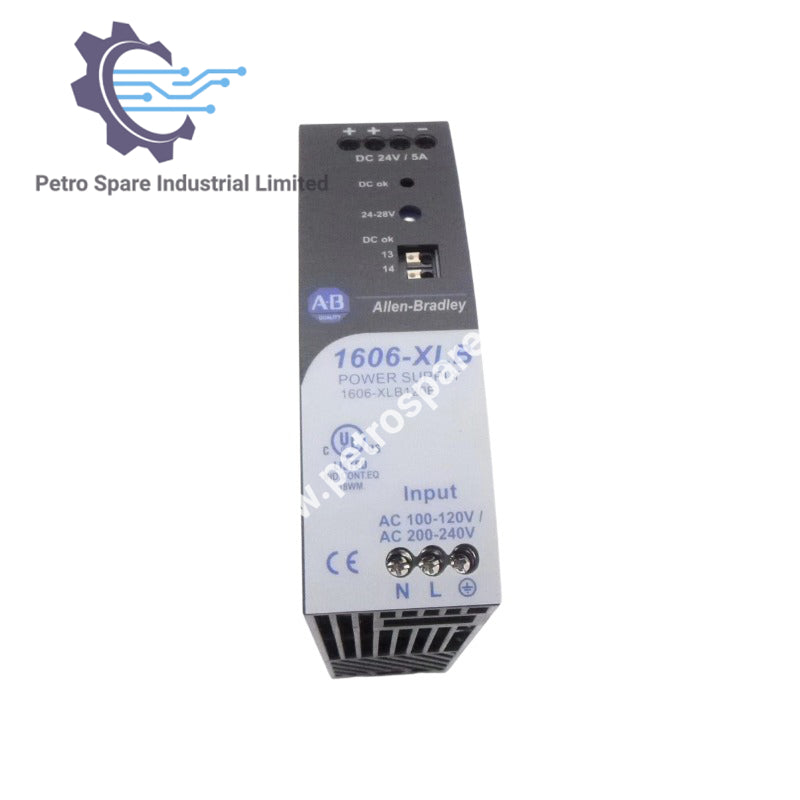

1606-XLB120E

Oorsig

1606-XLB120E Allen-Bradley Basiese Kragtoevoer is ’n kompakte DIN-rail-gemonteerde eenheid wat gereguleerde 24 VDC-uitset tot 5 A lewer, ontwerp vir betroubare prestasie in standaard outomatiserings toepassings.

Uitset Kenmerke

• Uitsetspanning: 24 V DC (verstelbaar 24–28 V DC)

• Deurlopende Uitsetstroom:

  • 5.0–4.3 A @ 24–28 V, omgewingstemperatuur < 55 °C (120/230 V hoofstroom)

  • 3.1–2.7 A @ 24–28 V, omgewingstemperatuur < 70 °C (120/230 V hoofstroom)

  • 5.0–4.3 A @ 24–28 V, omgewingstemperatuur < 50 °C (100/200 V hoofstroom)

  • 2.5–2.1 A @ 24–28 V, omgewingstemperatuur < 70 °C (100/200 V hoofstroom)

• Uitsetkrag: 120 W nominaal

• Rimpelspanning: ≤ 100 mVpp (20 Hz–20 MHz bandwydte)

Invoerwaardes

• AC Invoerspanning: 100–120 V / 200–240 V AC ±10% (outomatiese seleksie)

• Hoofstroomfrekwensie: 50–60 Hz ±6%

• AC Invoerstroom: 1.72 A @ 120 V / 1.05 A @ 230 V

• Kragfaktor: 0.64 @ 120 V / 0.54 @ 230 V

• AC Instroompiek: 22 A @ 120 V / 33 A @ 230 V (40 °C)

Prestasie Kenmerke

• Doeltreffendheid (tipies): 91.2% @ 120 V / 92.3% @ 230 V

• Verliese (tipies): 11.6 W @ 120 V / 10.0 W @ 230 V

• Hou-tyd: 51 ms @ 120 V / 50 ms @ 230 V AC

• Bedryfstemperatuurbereik: -10 °C tot +70 °C

• Afskaling: 3 W/°C van +55 °C tot +70 °C (120/230 V hoofstroom); 50–70 °C vir 100/200 V hoofstroom

Meganiese Waardes

• Afmetings (B × H × D): 39 × 124 × 124 mm (1.53 × 4.88 × 4.88 duim)

• Gewig: 370 g (0.81 lb)

• Montering: DIN-rail

---
