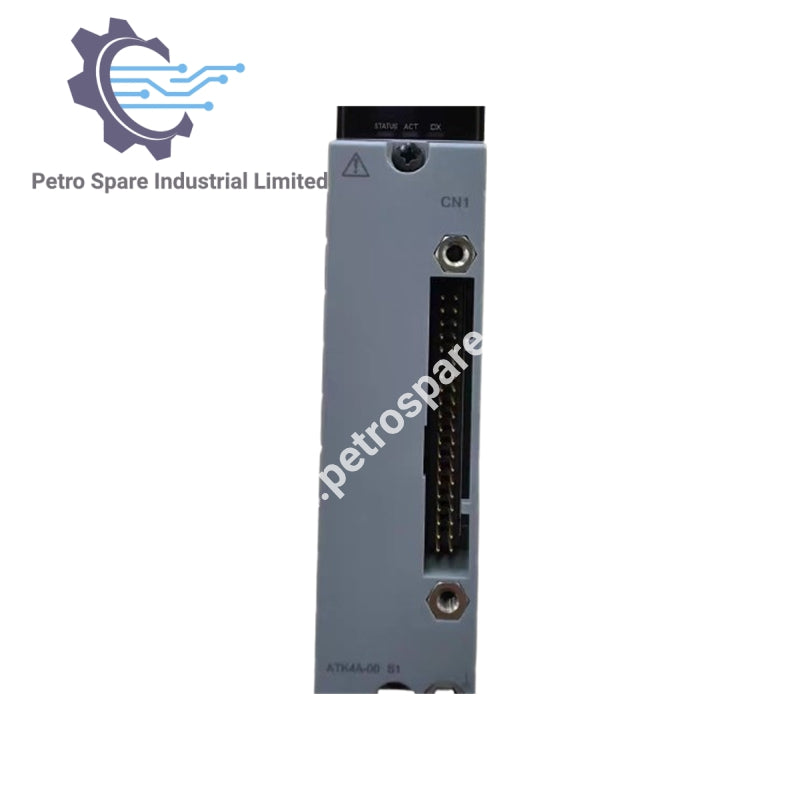

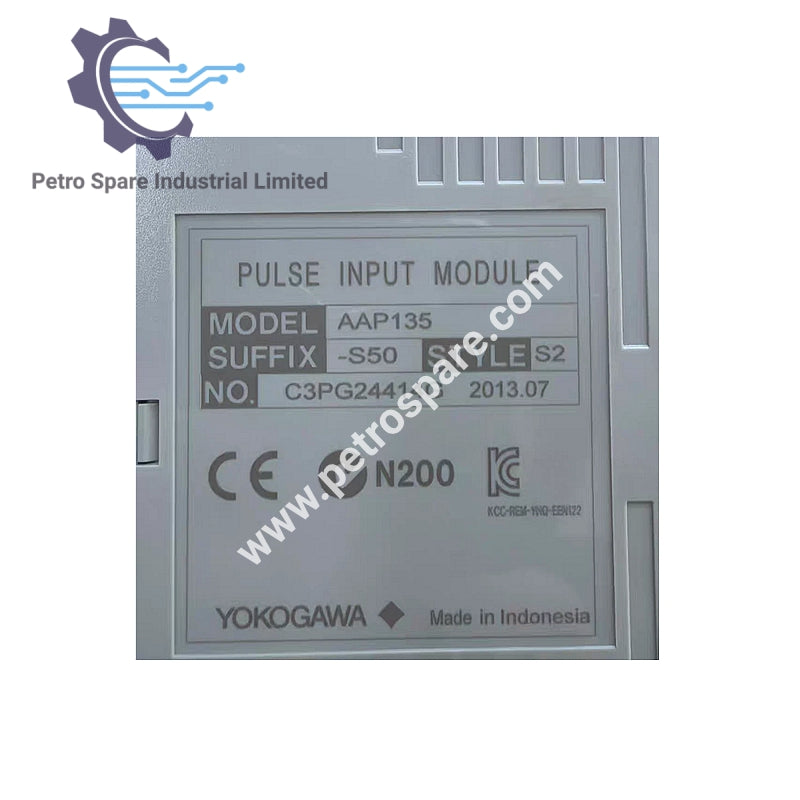

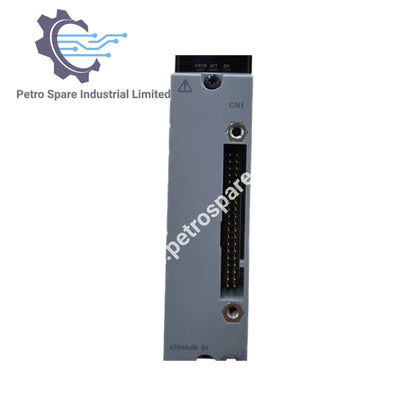

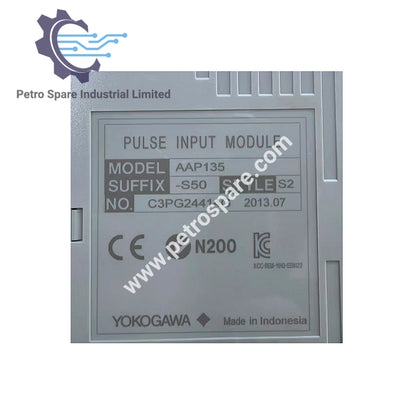

AAP135-S50

Oorsig

• Model: AAP135-S50

• Tipe: Impuls Invoer Module

• Reeks: Yokogawa FA-M3 PLC

• Kanale: 8 geïsoleerde impuls invoer kanale

• Gewig: 0.3 kg

• Agtervoegsel Kodes:

  • -S: Standaard tipe

  • 5: Geen ontploffingsbeskerming

  • 0: Basiese tipe

Invoer Spesifikasie

• Sein Tipes:

  • 2-draad: Kontak AAN/AF, spanningsimpuls, stroomimpuls (ondersteun sender kragvoorsiening)

  • 3-draad: Kragvoorsiening-tipe spanningsimpuls

• Insetfrekwensie: 0–10 kHz

• Minimum pulswydte: 40 µs

• Insetseinvlakke:

  • Kontakinset: Oop ≥100 kΩ, Gesluit ≤200 Ω

  • Spanning/stroom puls: VH = 3–24 VDC, VL = -1–8 VDC, Skommeling ≥3 V

  • Seinbronweerstand ≤1 kΩ

• Kontakkapasiteit:

  • 12 VDC voorsiening: ≥15 VDC, ≥15 mA

  • 24 VDC voorsiening: ≥30 VDC, ≥30 mA

• Shuntweerstand: Kiesbaar (geen / 200 / 500 / 1000 Ω)

• Opwaartse Weerstand: 68 kΩ (12 VDC of 24 VDC)

• Filter: Konfigureerbaar vir kletsuitskakeling

Elektries Spesifikasie

• Isolasie:

  • 500 VAC tussen inset ↔ stelsel (1 min)

  • 500 VAC tussen kanale (1 min)

• Uitsenderkragvoorsiening: Kiesbaar 12 VDC / 24 VDC

  • Begrenser: 12 VDC ±10% @ 40 mA, 24 VDC ±10% @ 30 mA

• Data-opdateringsperiode: 2 ms

• Stroomverbruik:

  • 300 mA @ 5 VDC

  • 400 mA @ 24 VDC

---
