Oorsig

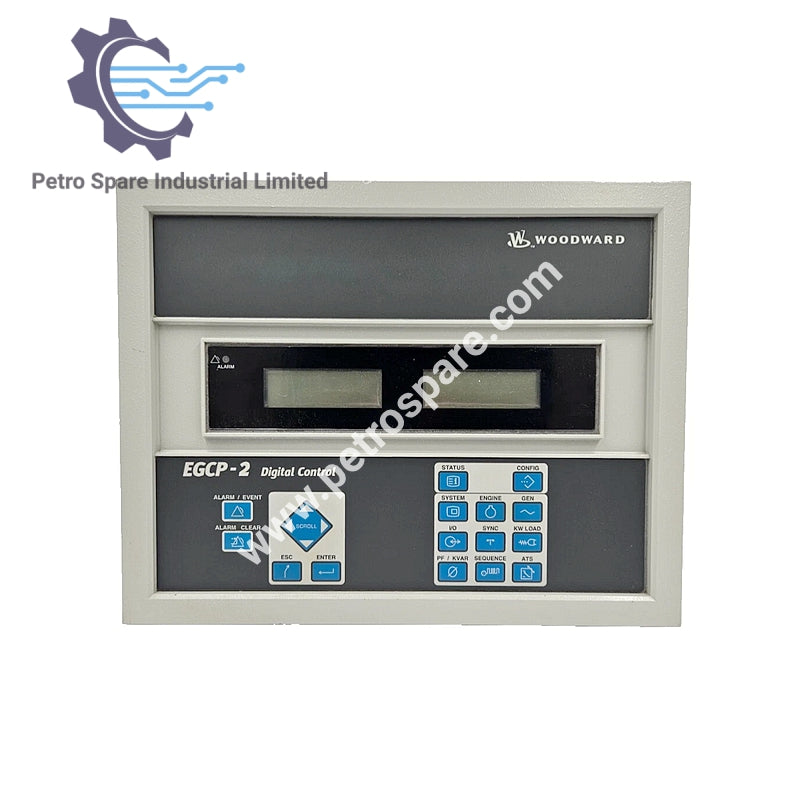

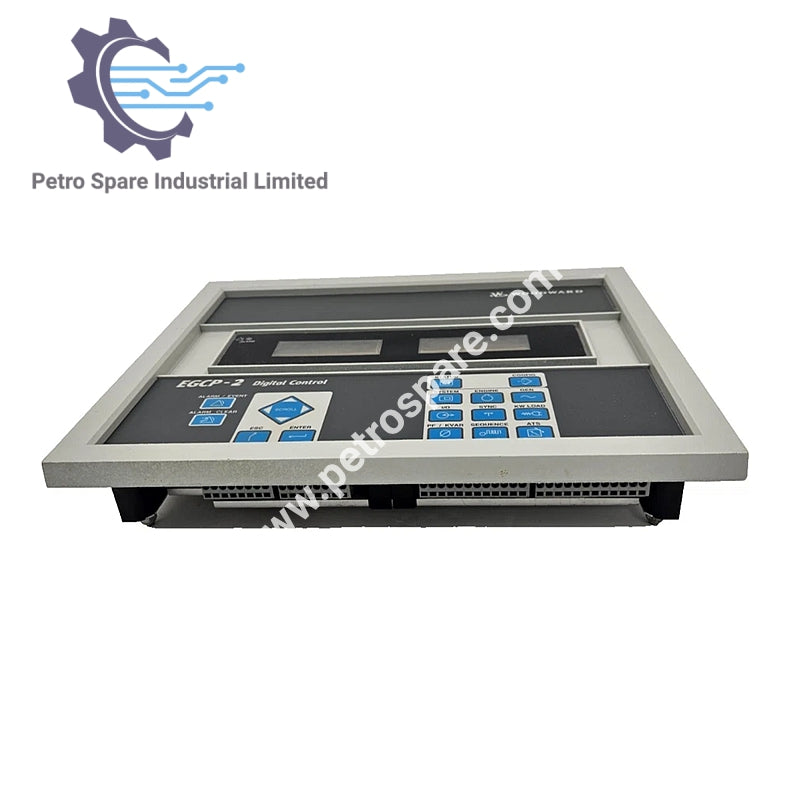

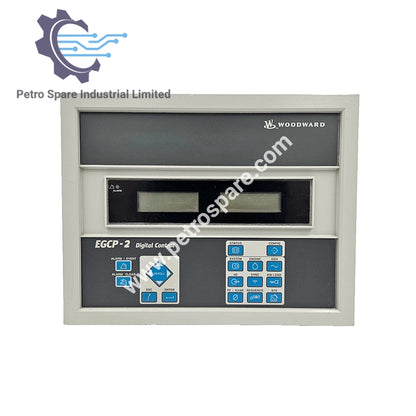

Die Woodward 8406-121 EGCP-2 is ’n enjinopwekkerbeheer-eenheid wat ontwerp is vir die monitering en bestuur van opwekkersisteme. Dit ondersteun 50–150 Vac PT-insette, werk op ’n 9–32 Vdc-voorsiening, en bied omvattende insette/uitsette opsies vir industriële opwekker toepassings.
Kragvoorsiening
-
Gradering: 9–32 Vdc (SELV)
-
Verbruik: ≤13 W nominaal, 20 W maksimum
-
Insetvoorsieningsstroom: 12 V nominaal – 1.08 A; 24 V nominaal – 542 mA; 32 V – 406 mA
Elektriese Insette
-
PT-inset: 50–150 Vac (8406-121), 150–300 Vac (8406-120)
-
CT-inset: 0–5 A rms
-
Opwekkerfrekwensie Reeks: 40–70 Hz
-
Magnetiese Opname: 100–15,000 Hz
Beheer Insette
-
Diskrete Insette: 8, 5 mA bronstroom wanneer gesluit na skakel gemeenskap (65)
-
Proses Inset: 4–20 mA, 1–5 Vdc
-
Temperatuur/Druk Insette: 0–200 Ω sensors, 4–20 mA transduseer, of 0–5 V transduseer
-
Spoed Voorkeur: ±3 Vdc, 0.5–4.5 Vdc, 5 V piek, 500 Hz PWM
-
Spanning Voorkeur: ±1 Vdc, ±3 Vdc, ±9 Vdc
Uitsette
-
Relais Uitsette: 10 A, 250 Vac weerstand; 249 W (1/3 hp), 125 Vac (7.2 A, 0.4–0.5 PF); 10 A, 30 Vdc weerstand
Kommunikasie
-
Hawens: RS-485, RS-422
Omgewingsomstandighede
-
Bedryfstemperatuur: –20 tot +70 °C (–4 tot +158 °F)
-
Bergingstemperatuur: –40 tot +105 °C (–40 tot +221 °F)
-
Vogtigheid: 95% by 20–55 °C (68–131 °F)
