6ES7972-0AB01-0XA0

Produkoorsig

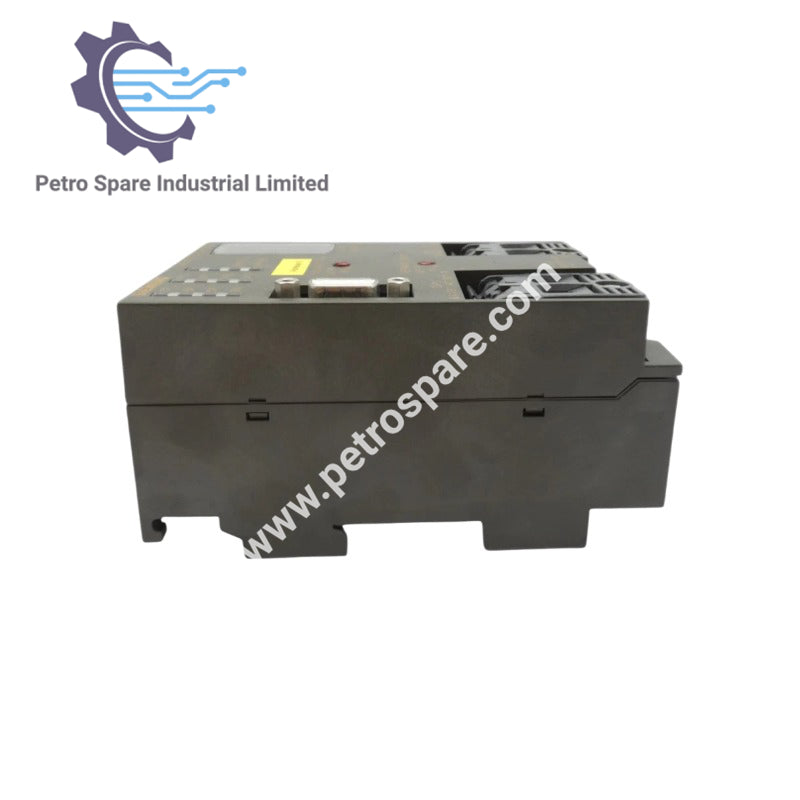

Die 6ES7972-0AB01-0XA0 is ’n SIMATIC S7-diagnostiese herhaler vir PROFIBUS DP, wat aanlyn-diagnose van PROFIBUS-kabels moontlik maak en DP-standaardslawebedryf tot 12 Mbit/s ondersteun.

Voedingsspanning

• Gegradeerde waarde: 24V GS
• Toelaatbare reeks: 20.4V tot 28.8V GS

Koppelvlakke

• PROFIBUS DP-oordragtempo: 9.6 kbit/s tot 12 Mbit/s (maks.)
• Verbindingsmetode: FastConnect-isolasieverplasing (10 klemingsiklusse moontlik)

Beskermingsklas

• IP-beskermingsgraad: IP20

Omgewingstoestande

• Bedryfstemperatuur: 0°C tot +60°C
• Bergings-/vervoertemperatuur: –40°C tot +70°C
• Relatiewe humiditeit (by 25°C, tydens werking): 95% maks.

Ontwerp van elektriese verbinding

• Voedingsspanning: Klemstrook
• PROFIBUS-kabels: FastConnect-isolasieverplasing

Fisiese spesifikasies

• Breedte: 80 mm
• Hoogte: 125 mm
• Diepte: 67.5 mm
• Gewig: ongeveer 300 g

---
