6ES7221-1BF32-0XB0

Produkoorsig

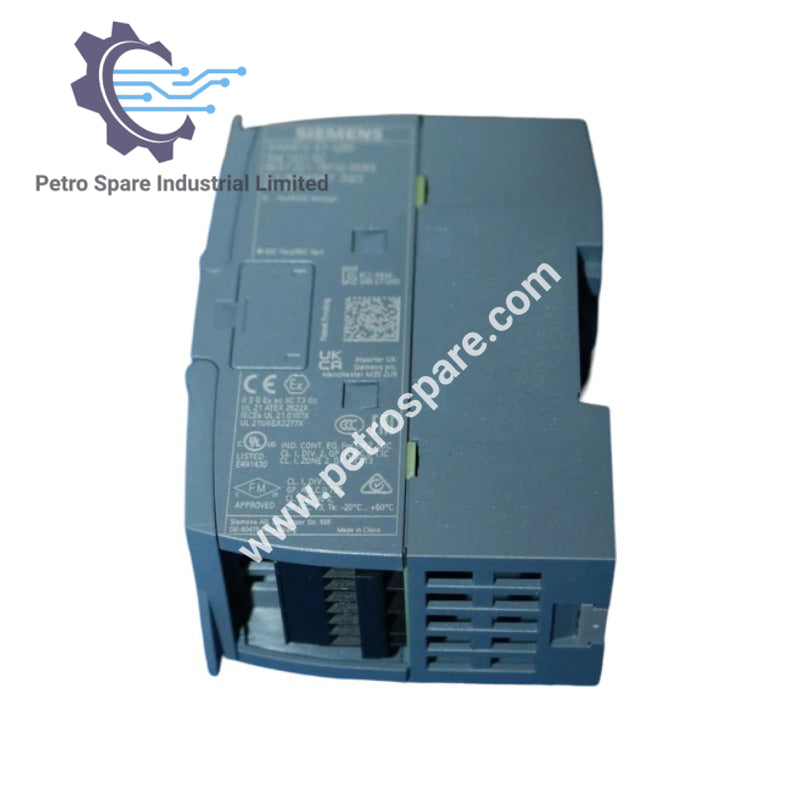

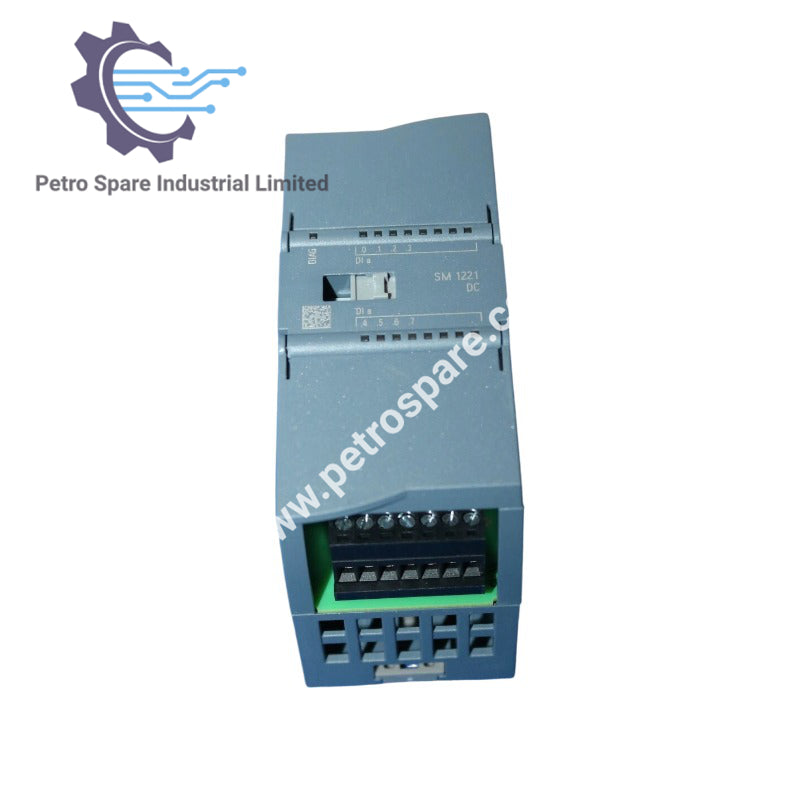

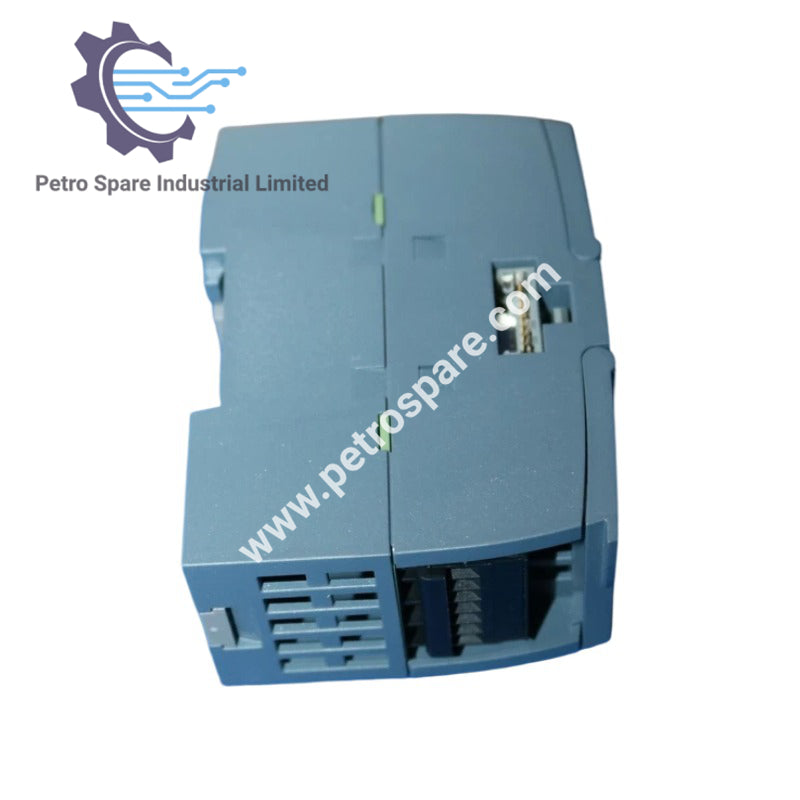

Die 6ES7221-1BF32-0XB0 is ’n SIMATIC S7-1200 digitale-insetmodule SM 1221 met 8 kanale (24V DC, sink/bron) vir industriële outomatiseringstoepassings.

Voedingsspanning

• Gegradeerde waarde: 24V DC
• Toelaatbare reeks: 20.4V tot 28.8V DC

Insetstroom

• vanaf agtervlakbus (5V DC): 105 mA maks.
• vanaf lasspanning L+ (sonder las): 4 mA per kanaal maks.

Kragverlies

• Kragverlies (tipies): 1.5 W

Digitale insette

• Aantal digitale insette: 8 (in groepe van 2)
• Insetkenmerk: Tipe 1 volgens IEC 61131
• Aantal gelyktydig beheerbare insette: 8 maks. (alle monteringsposisies)

Insetspanning

• Gegradeerde waarde: 24V DC
• Sein "0": 5V DC by 1 mA
• Sein "1": 15V DC by 2.5 mA

Besonderhede oor insetstroom

• Sein "0" (maks. russtroom): 1 mA
• Sein "1" (min.): 2.5 mA
• Sein "1" (tipies): 4 mA

Verbindingsmetode

• Vereiste vooraansluiting: Ja

Fisiese spesifikasies

• Omhulselmateriaal: Plastiek
• Breedte: 45 mm
• Hoogte: 100 mm
• Diepte: 75 mm
• Gewig: ongeveer 170 g

---
