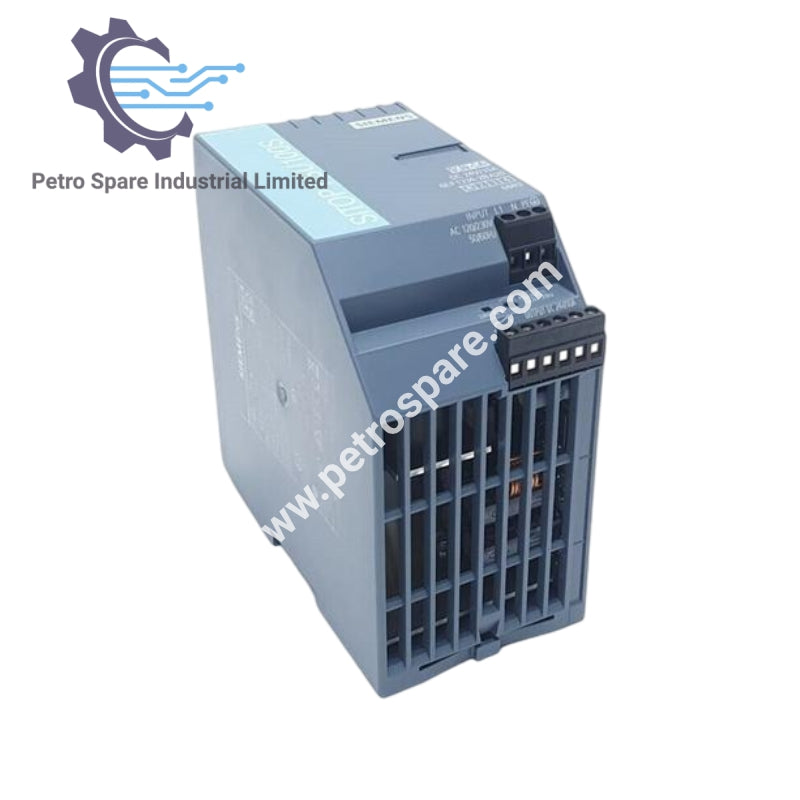

6EP1334-2BA20

Oorsig

• Model: 6EP1334-2BA20

• Soort: Gestabiliseerde Kragvoorsiening (PSU100S, 10 A)

• Toepassing: Industriële gestabiliseerde gelykstroomvoorsiening vir outomatiseringsisteme, wat betroubare 24 V uitset by 10 A bied

Invoer Kenmerke

• Kragnetwerk: 1‑fase wisselstroom

• Voorsieningspanning (Wisselstroom): 120 / 230 V (outomatiese reekskeuse)

• Insetspanningreeks (Wisselstroom):

  • Reeks 1: 85 … 132 V

  • Reeks 2: 170 … 264 V

• Wye Insetreeks: Nee

• Netfrekwensie: 47 … 63 Hz (nominaal 50/60 Hz)

• Oorspannings-oorlaskapasiteit: 2.3 × Vin gegradeer, 1.3 ms

• Buffertyd (by gegradeerde uitsetstroom, kragonderbreking): ≥ 20 ms

• Netbuffertoestand: Vin = 93 / 187 V

Uitset Kenmerke

• Uitsetspanning (Gelykstroom, gegradeer): 24 V

• Uitsetstroom (Gelykstroom): 10 A

• Spanningskurwe: Beheerde, geïsoleerde Gelykstroom

• Verstelbare Uitsetspanning: 22.8 … 28 V (via potensiometer)

• Spanningverdraagsaamheid: ±3%

• Beheer Nauwkeurigheid:

  • Invoerfluktuasie: ±0.1%

  • Laaivlakkingswissel: ±1%

Veiligheid

• Galvaniese Isolasie: Tussen inset en uitset

• Veiligheid Ekstra-Lae Spanning (SELV): Volgens EN 60950‑1 en EN 50178

• Besker­mingsklas: Klas I

• Lekstroom:

  • Maks: 3.5 mA

  • Tipies: 0.8 mA

• Beskermeringsgradering: IP20

---
