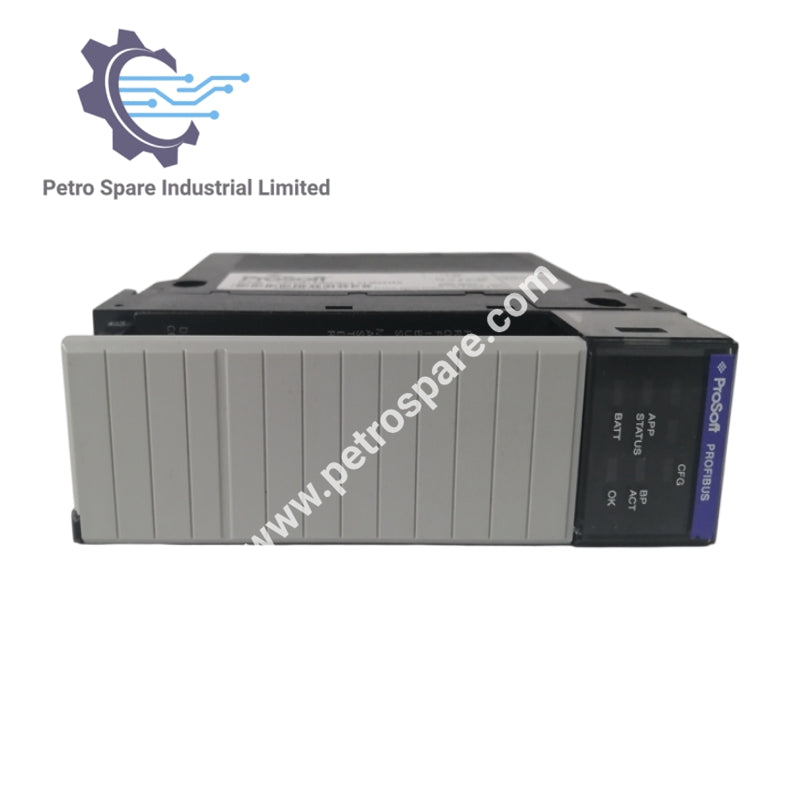

5127-DFCM-HART

Produk Oorsig

Die ProSoft Technology 5127-DFCM-HART is ’n hoëprestasie, industriële graad protokol-poortmodule wat ontwerp is om ’n naatlose tweerigting kommunikasie-koppelvlak te bied tussen Allen-Bradley DF1 protokol-kompatibele toestelle en HART slim veldtoestelle.

Tegniese Spesifikasies

Hardeware Spesifikasies

• Kragtoevoer: 24 VDC nominaal (18 tot 32 VDC toegelaat)
• Stroomlading: 500 mA maks @ 24 VDC
• Bedryfstemperatuur: -20°C tot 50°C (-4°F tot 122°F)
• Bergingstemperatuur: -40°C tot 85°C (-40°F tot 185°F)
• Relatiewe Vogtigheid: 5% tot 95% (nie-kondenseer)
• LED-aanwysers: Krag, Fout, DF1-poortstatus, HART-kanaalstatus

DF1 Poort Spesifikasies (DFCM)

• Protokol: DF1 Volledige-dupleks of Half-dupleks (Meester of Slaw)
• Fisiese Koppelvlak: RS-232, RS-422, of RS-485
• Baudspoed: 110 bps tot 115.2 kbps
• Pariteit: Geen, Onewe, Ewe
• Databits: 7 of 8
• Stopbits: 1 of 2

HART Protokol Spesifikasies

• Kanale: Multi-kanaal ondersteuning vir multi-drop of punt-tot-punt topologieë
• Protokolweergawe: HART 5, 6, en 7 opdragte
• Funksies Ondersteun: Outo-peiling, dinamiese veranderlikes lees/skryf, toestelkonfigurasie, diagnostiek
• Isolasie: Galvaniese isolasie standaard

---
