200-CI485G

Oorsig

200-CI485G-reeks 200-kommunikasie-koppelvlakmodule is ’n ABB RS485-asinchroniese kommunikasie-koppelvlak met galvaniese isolasie, wat tot 32 nodusse per kanaal en verskeie baudtempo’s ondersteun.

Identifikasie

• Produk-ID: 200-CI485G

• Model: Reeks 200-kommunikasie-koppelvlakmodule

• Tipe: Kommunikasie-koppelvlak

• Vervaardiger: ABB

Kommunikasie-data

• Kanale: 2

• Nodusse per kanaal: 32

• Koppelvlak: RS485-asinchroniese seriële kommunikasie

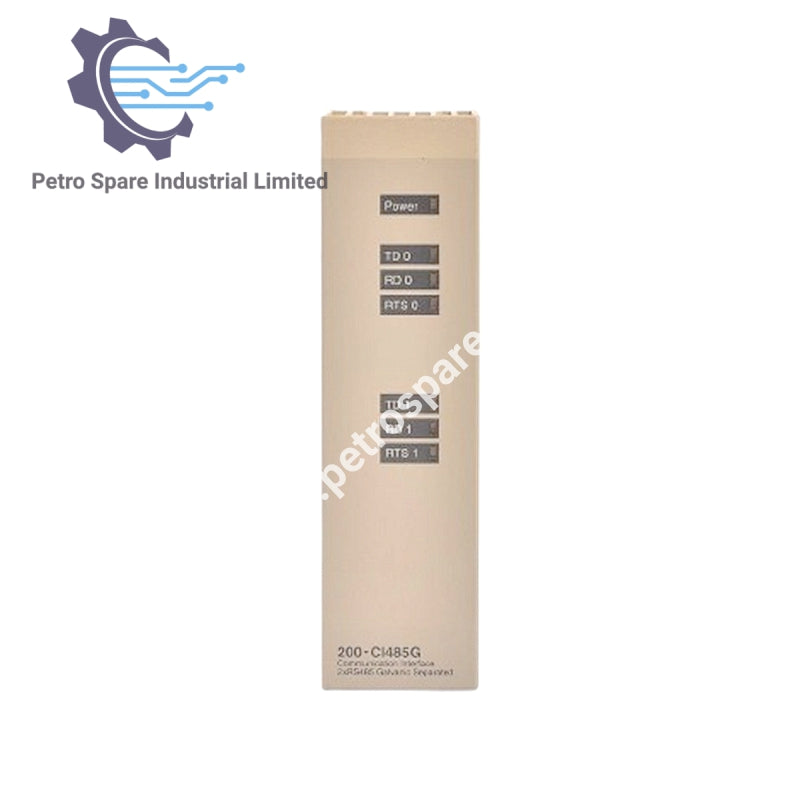

• Statusaanwysers: Groen LED’s vir Power, RD0, RD1, TD0, TD1, RTS0, RTS1

• Galvaniese isolasie: 500 VAC rms (kanale geïsoleer van hooflogika en 24 VDC)

• Oordragspoed: 75, 110, 134.5, 150, 300, 600, 1200, 1800, 2000, 2400, 4800, 9600 (verstek), 19200 baud

• Maks. kabellengte: 1200 m

• Databisse: 7 of 8 (verstek)

• Pariteit: Onewe, ewe of geen (verstek)

• Stopbisse: 1 (verstek) of 2

Elektriese data

• Kr agora: Vanaf 200-PSMG/PSSG-eenhede of eksterne 24 VDC-kragtoevoer

• Interne stroomverbruik: Maks. 0.2 A (vanaf PSMG/PSSG)

• Eksterne stroomverbruik: Maks. 0.1 A (vanaf eksterne 24 VDC)

Meganiese data

• Koppelstukke: Twee 200-BPP-skroefklemblokke

• Agtervlak-sleutelkode: 8

• Gewig: 0.22 kg (uitgesluit verpakking)

• Afmetings: H163 × B45 × D91 mm (uitgesluit koppelstukke en klikslotte)

---
