1769-L30ERM

Oorsig

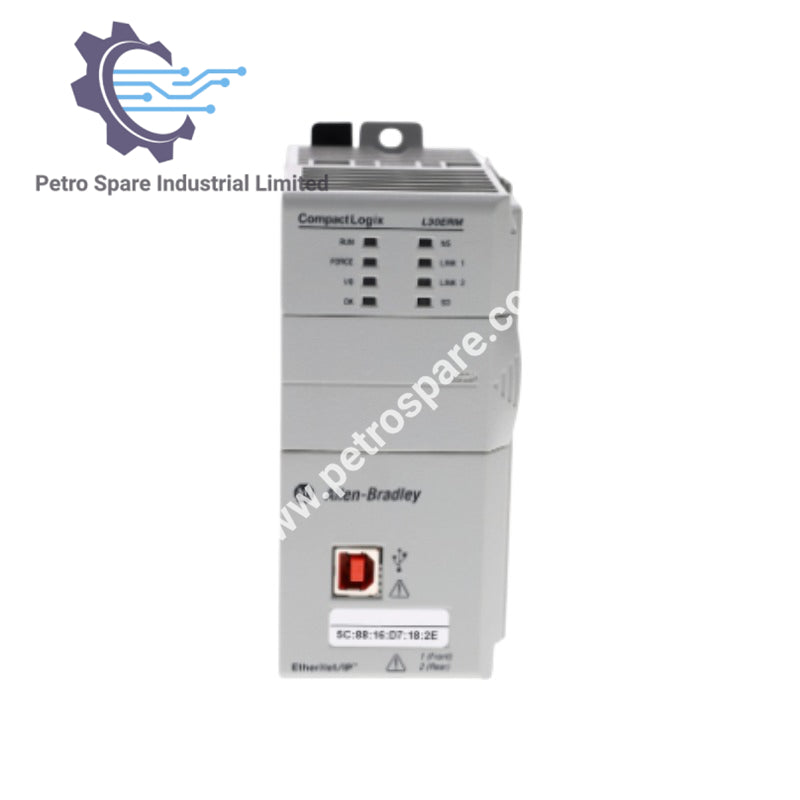

1769-L30ERM Allen-Bradley CompactLogix 1 MB Motion Controller is ’n middelreeks CompactLogix verwerkermodule ontwerp vir geïntegreerde bewegingsbeheer en Ethernet/IP kommunikasie in klein tot medium outomatiseringsisteme.

Kommunikasieporte

• Ethernet/IP-poorte: 2 poorte

• USB-poort: 1 Tipe B

• Kommunikasietipe: Ethernet/IP en USB

Bewegingsbeheer

• Geïntegreerde beweging: 4 asse oor Ethernet/IP

Geheue en Verwerking

• Gebruikersgeheue: 1 MB

• Moduletipe: Verwerkermodule

I/O-uitbreiding

• Maximum I/O-modules ondersteun: 8 modules

• Maximum I/O-banke ondersteun: 3 banke

• Spanningvoorsieningsafstandgradering: 4

• Vervangings-terminalblok: 1769-RTBN18

Elektriese Graderings

• Kragverspreiding: 4.5 W

Omgewingsgraderings

• Bedryfstemperatuur: 0–60 °C (32–140 °F)

• Vibrasie: 10–500 Hz, 5G, 0.030 in. piek-tot-piek

Bedradingspesifikasies

• Draadtipe: Koper-90 °C

• Soliede draadgrootte: 22–14 AWG

• Gesnoerde draadgrootte: 22–16 AWG

Programmeringstale

• Ondersteunde tale: Relay Ladder, Gestruktureerde Tekst, Funksieblok, Sequentiële Funksiekaart (SFC)

Fisiese Kenmerke

• Gewig: 0.34 kg (0.75 lbs)

---
