1766-L32AWAA

Oorsig

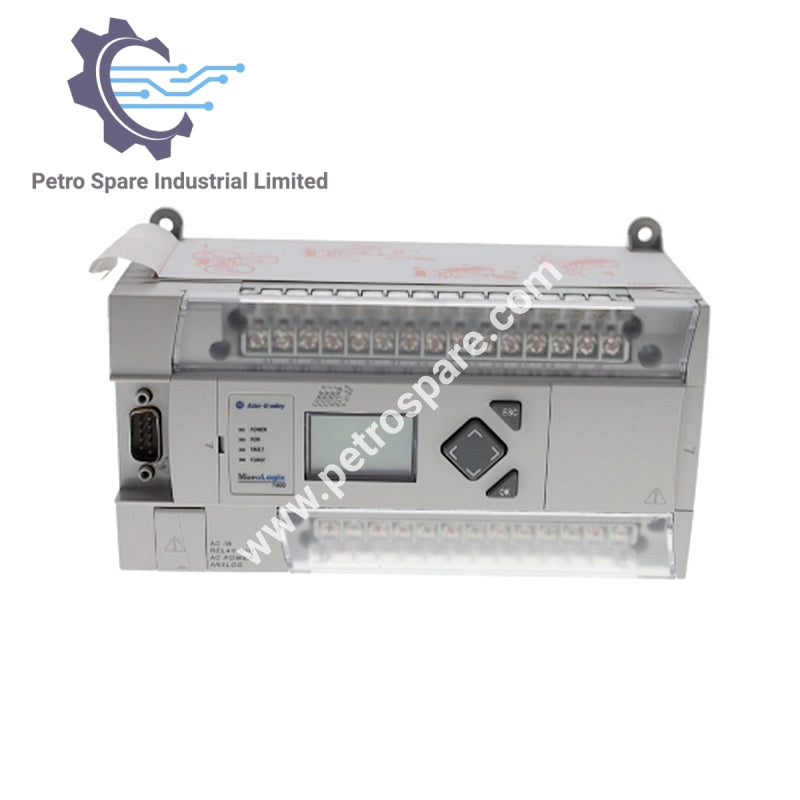

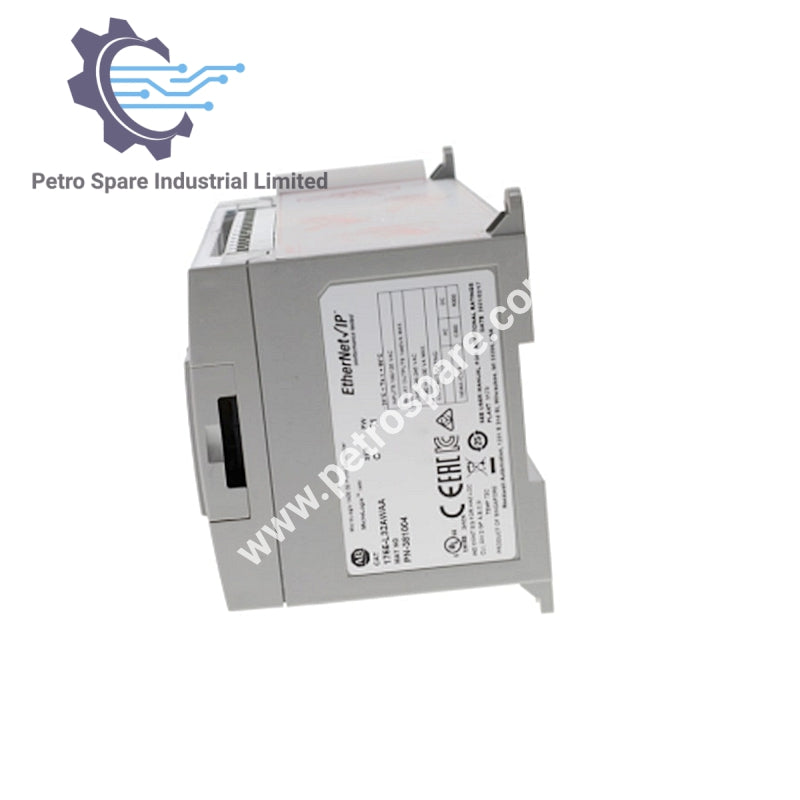

1766-L32AWAA is ’n Allen-Bradley MicroLogix 1400-beheermodule met 32 I/O-punte, ’n WS-kragtoevoer en verskeie kommunikasiepoorte vir industriële outomatisering.

Identifikasie

• Produk-ID: 1766-L32AWAA

• Model: MicroLogix 1400-beheermodule

• Tipe: Programmeerbare logiese beheerder

• Vervaardiger: Allen-Bradley

I/O-data

• Totale I/O-punte: 32

• Insette: 20 digitale 120 VAC, 2 analoogspanning

• Uitsette: 16 relais

• Kanaaltelling: 20 insette, 12 uitsette

• Inset-bedryfsreeks: 79–132 VAC

• Relaisuitsetreeks: 5–125 VDC / 5–264 VAC

• Analoog-insetreeks: 0–10 VDC, 1 LSB

Elektriese data

• Bedryfskrag: 110–240 VAC

• Bedryfsfrekwensie: 47–63 Hz

• Kragverbruik: 100 VA

• Inloopstroom (120 VAC): 25 A vir 8 ms

• Inloopstroom (240 VAC): 40 A vir 4 ms

Kommunikasiekoppelvlakke

• Poorte: 1 geïsoleerde RS232/RS485-kombinasie, 1 nie-geïsoleerde RS232, 1 Ethernet

• Ondersteunde protokolle (serieël): DF1, ASCII, MODBUS RTU, DNP3, DH485

• Ondersteunde protokolle (Ethernet): Ethernet/IP, DNP3, MODBUS TCP/IP

Funksionele kenmerke

• Moduletipe: Beheerder

---
