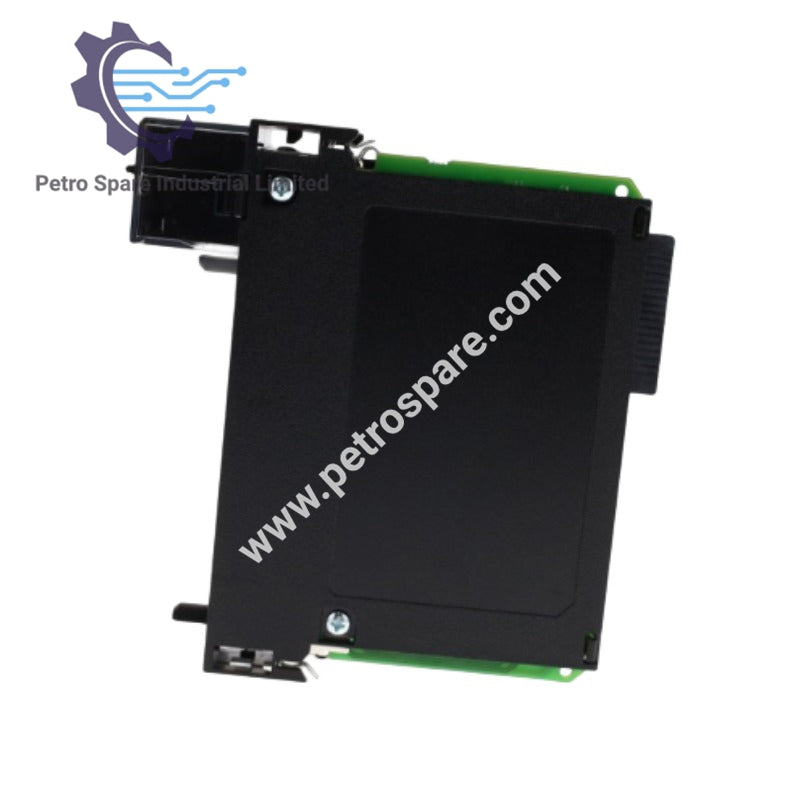

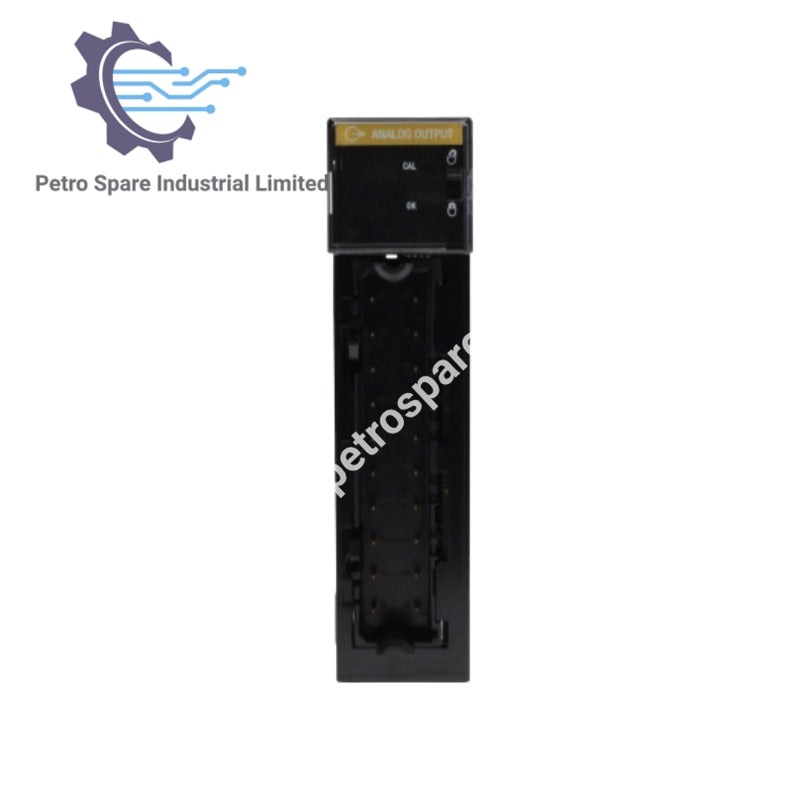

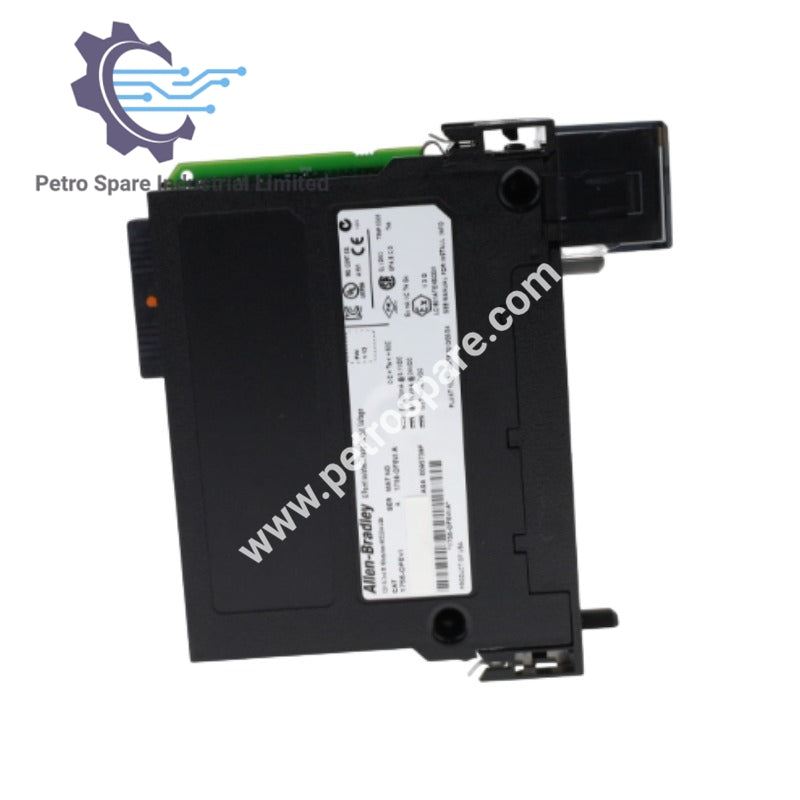

1756-OF6VI

Algemene Spesifikasies

• Produk tipe aanwysing: Spanninglus Analoog Uitsetmodule
• Model: 1756-OF6VI
• Besonderheid: 6-punt geïsoleerde analooguitsetmodule, spanninguitset
• Uitsetsein: ±10 VDC
• Aantal uitsette: 6 (individueel geïsoleerde kanale)

Uitset Spesifikasies

• Uitset omskakelingsmetode: R-Ladder DAC, monotonie sonder ontbrekende kodes
• Resolusie: 14 bisse oor 21V (1.3 mV); 13 bisse oor 10.5V + tekenbis
• Nauwkeurigheid: 0.5% van reeks
• Dataformaat: Heelgetalmodus (links gesentreer, 2 se kompliment), IEEE 32-bis drywende punt

Krag en Verspreiding

• Backplane stroomtrek @ 5.1 VDC: 250 mA
• Backplane stroomtrek @ 24 VDC: 175 mA
• Kragverspreiding, maks: 4.9 W by 60 °C

Besker­ming en Isolasie

• Kortsluitbeskerming: Elektronies stroombeperk
• Oorspanningsbeskerming, maks: ±24 VDC
• Isolasiespanning: 50 V deurlopend
• Oopkring opsporingstyd: Geen

Fisiese Spesifikasies

• Verwyderbare terminaalblokke: 1756-TBNH, 1756-TBSH, 1756-TBCH

---
