1606-XLB240E

Oorsig

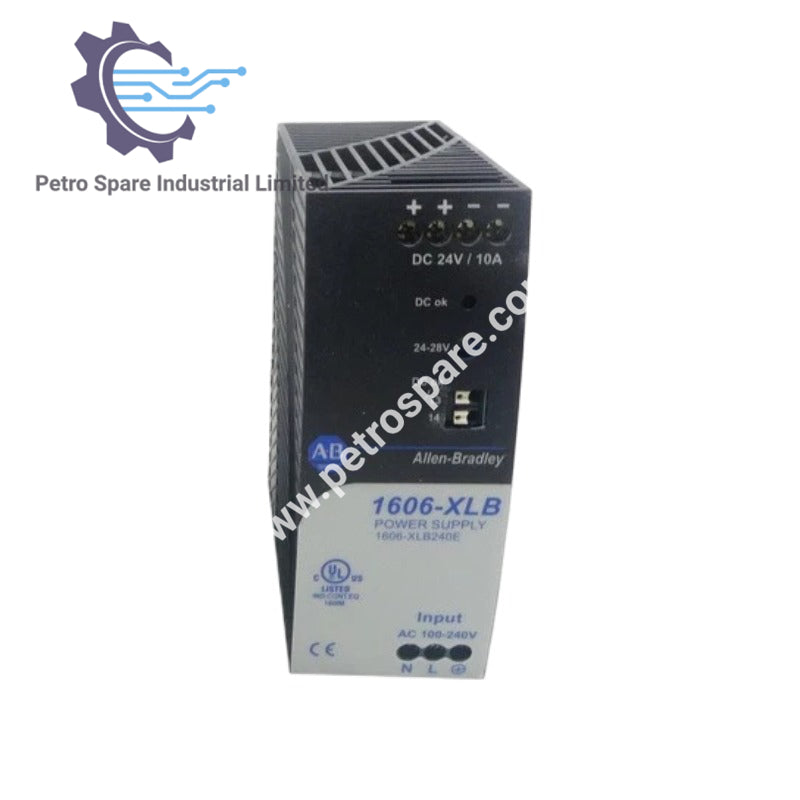

1606-XLB240E Allen-Bradley Basiese Kragtoevoer is ’n kompakte DIN-rail-gemonteerde eenheid wat gereguleerde 24 VDC-uitset tot 10 A lewer, ontwerp vir betroubare prestasie in industriële outomatiseringsisteme.

Uitset Kenmerke

• Uitsetspanning: 24 V DC (verstelbaar 24–28 V DC)

• Deurlopende Uitsetstroom:

  • 10 A @ 24 V, omgewingstemperatuur < 55 °C

  • 6.25 A @ 24 V, omgewingstemperatuur < 70 °C

  • 8.6 A @ 28 V, omgewingstemperatuur < 55 °C

  • 5.4 A @ 28 V, omgewingstemperatuur < 70 °C

• Uitsetkrag: 240 W (< 55 °C), 150 W (< 70 °C)

• Rimpelspanning: ≤ 100 mVpp (20 Hz–20 MHz bandwydte)

Invoer Graderings

• AC Invoerspanning: 100–240 V AC ±10%

• Netfrekwensie: 50–60 Hz ±6%

• AC Invoerstroom: 2.17 A @ 120 V / 1.18 A @ 230 V

• Vermogensfaktor: 0.98 @ 120 V / 0.93 @ 230 V

• AC Instroompiek: 14 A @ 120 V / 26 A @ 230 V (40 °C)

Prestasie Kenmerke

• Doeltreffendheid (tipies): 94.0% @ 120 V / 95.2% @ 230 V

• Verliese (tipies): 15.3 W @ 120 V / 12.1 W @ 230 V

• Hou-tyd (tipies): 32 ms @ 120 V / 230 V AC

• Bedryfstemperatuurbereik: -25 °C tot +70 °C

• Afgradering: 6 W/°C van +55 °C tot +70 °C

Meganiese Graderings

• Afmetings (B × H × D): 49 × 124 × 124 mm

• Gewig: 540 g (1.2 lb)

• Montering: DIN-rail

---
