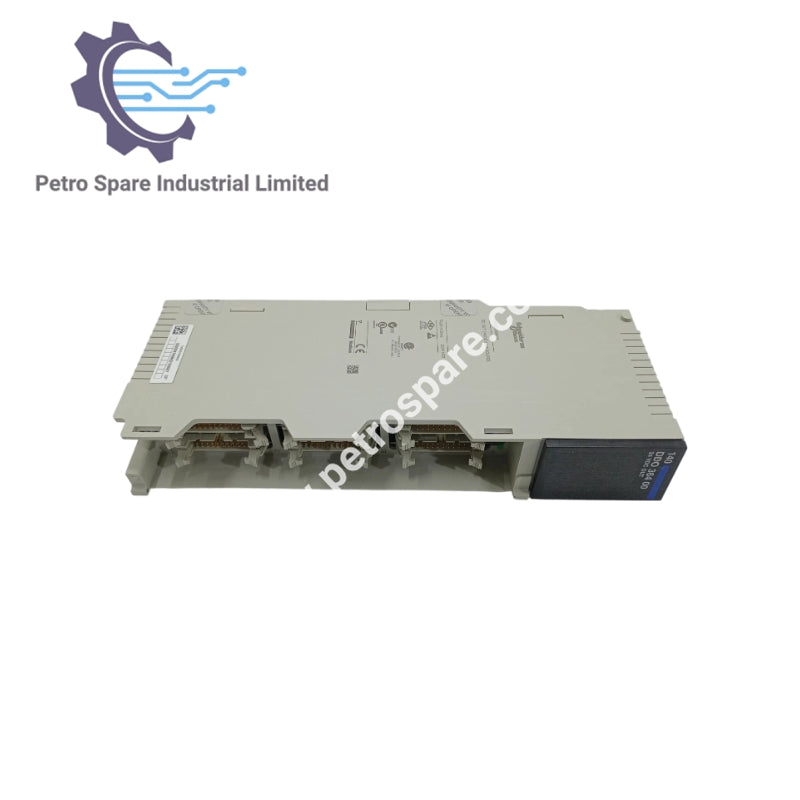

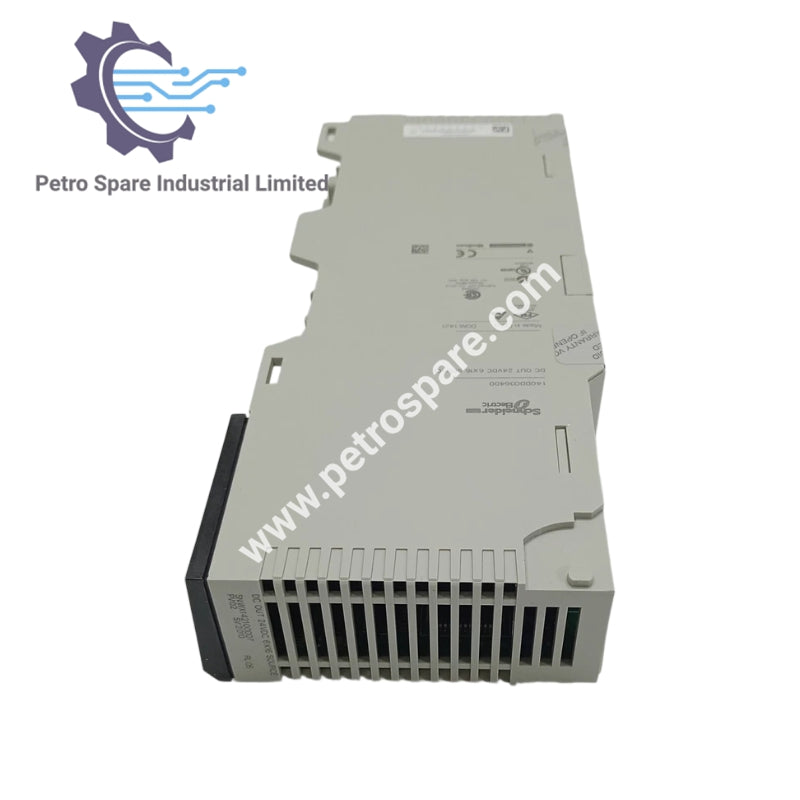

140DDO36400

Algemene Spesifikasies

• Produk tipe aanwysing: DC Diskrete Uitsetmodule
• Bestelnommer: 140DDO36400
• Produkreeks: Modicon Quantum outomatiseringsplatform
• Produk- of Komponenttipe: DC diskrete uitsetmodule
• Diskrete uitsetnommer: 96

Uitsetkonfigurasie

• Groep kanale: 6 groepe van 16
• Diskrete uitsetlogika: Negatiewe logika (sink)
• Adresvereiste: 6 uitsetwoorde

Elekttriese Spesifikasies

• Diskrete uitsetspanning: 24 V DC
• Uitsetspanningsgrense: 19.2...30 V
• Maximale spanningsval: <0.4 V by 0.5 A
• Maximale lasstroom: ≤ 0.5 A per punt, ≤ 19.2 A per module, ≤ 3.2 A per groep
• Stootstroom: 2 A
• Maximale lekstroom: 1 mA by 24 V
• Reaksietyd: ≤ 0.1 ms (toestand 0 na 1 en toestand 1 na 0)

Besker­ming en Diagnostiek

• Kortsluitbesker­ming: Met
• Uitset oorlaaibesker­ming: Met
• Lasinduktansie: Induktansie(H) = 0.5/((stroom(A))² x (skakelfrekwensie(Hz))) 0.5...4 Hz
• Foutaanwysing: Foutwaarneming
• Foutpunt: Verlies van veldkrag
• Foutrapportering: Met

Isolasie en Krag

• Isolasie tussen kanale en bus: 500 Vrms DC vir 1 minuut
• Kragverspreiding: 7 W
• Busstroomvereiste: 250 mA

Plaaslike Seinwysing

• LED-aanwysers: 1 groen vir buskommunikasie (Aktief), 1 rooi vir eksterne fout opgespoor (F), 96 groen vir uitsetstatus

Fisiese Spesifikasies

• Moduleformaat: Standaard
• Produkgewig: 0.99 lb (0.45 kg)

---
